ABS e ESP integrati: le differenze che cambiano la diagnosi

Quando arriva in officina un veicolo con entrambe le spie accese — ABS e ESP insieme — la reazione più comune è aprire lo scanner, leggere il codice di errore e seguirne la traccia. Funziona in molti casi, ma non in quelli che davvero mettono in difficoltà. Il problema emerge con forza quando si lavora su un modulo in cui ABS e ESP sono integrati nello stesso corpo meccatronico: stessa pompa, stesse elettrovalvole, stessa centralina. In quella configurazione, la diagnosi di ABS e ESP integrati richiede un approccio diverso, perché il guasto di un sistema può mascherarsi — o amplificarsi — dietro la segnalazione dell’altro. Capire dove finisce uno e dove comincia l’altro non è un approfondimento teorico: è la differenza tra risolvere il problema e smontare componenti sani.

Due sistemi nella stessa scatola: perché cambia tutto

Fino alla seconda metà degli anni Novanta, l’ABS era un sistema autonomo con una propria centralina, una propria pompa e un proprio gruppo valvole. L’ESP — arrivato qualche anno dopo — veniva inizialmente montato come unità separata, collegata alla centralina ABS attraverso la rete di bordo. La fusione è avvenuta per gradi, e oggi su quasi tutti i veicoli prodotti nell’ultimo decennio troviamo un unico modulo meccatronico, comunemente indicato come HECU (Hydraulic Electronic Control Unit), che gestisce entrambe le funzioni in modo integrato.

I vantaggi industriali sono evidenti: meno peso, meno connessioni, comunicazione più rapida tra i sistemi. Il prezzo da pagare, dal punto di vista diagnostico, è un aumento significativo della complessità. I due sistemi condividono l’hardware fisico ma operano secondo logiche di intervento che non hanno nulla in comune.

L’ABS entra in gioco durante la frenata brusca. Il suo compito è rilevare il momento in cui una ruota tende a bloccarsi — confrontando le velocità dei quattro pneumatici — e modulare la pressione idraulica per mantenere l’aderenza e la direzionalità del veicolo. È un sistema reattivo, che interviene solo quando si verifica una specifica condizione idrodinamica.

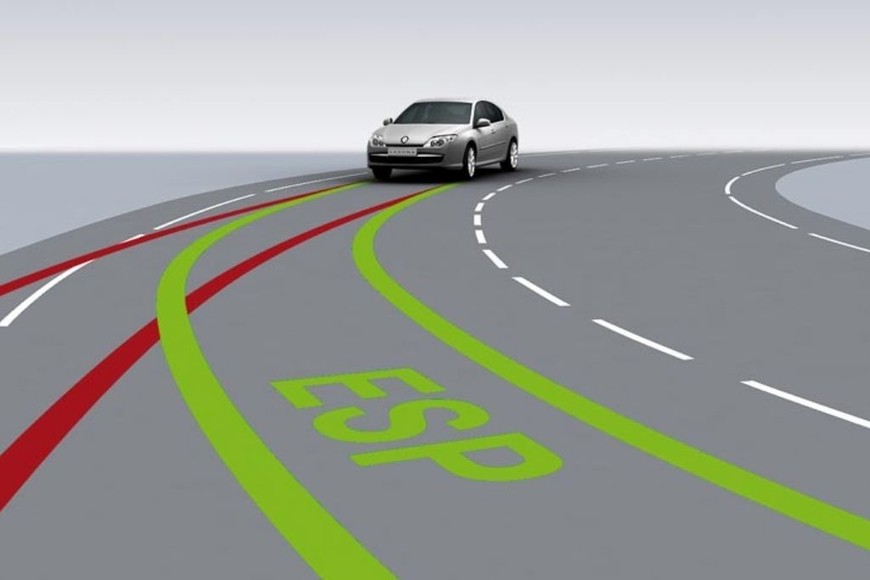

L’ESP lavora in modo continuo, anche quando non si frena. Ogni frazione di secondo acquisisce il segnale del sensore di imbardata, quello dell’accelerometro laterale, l’angolo al volante e le singole velocità delle ruote, costruendo in tempo reale un modello della dinamica del veicolo. Quando rileva uno scarto tra il comportamento atteso e quello reale — ad esempio il veicolo che inizia a slittare lateralmente in curva — interviene frenando una o più ruote in modo selettivo per correggere la traiettoria.

Questa differenza operativa è la chiave di tutto. Un guasto che inibisce solo l’ESP può lasciare l’ABS perfettamente operativo. Un guasto interno al blocco idraulico può compromettere entrambi i sistemi simultaneamente pur generando un codice di errore che sembra puntare a un solo sensore esterno.

Perché i codici di errore ingannano sulla diagnosi dei moduli integrati

I sensori condivisi e la diversa sensibilità dei sistemi

Sia l’ABS che l’ESP dipendono dai sensori di velocità ruota, ma li usano in modo profondamente diverso. L’ABS confronta le quattro velocità per intercettare un bloccaggio imminente: la sua logica ha soglie relativamente ampie, pensate per tollerare piccole imprecisioni di segnale senza generare interventi ingiustificati. L’ESP, invece, usa quelle stesse velocità come uno dei parametri di un calcolo molto più sensibile, dove una piccola distorsione del segnale può alterare il risultato in modo significativo.

Un sensore anteriore destro che genera spike di tensione in un intervallo specifico di velocità — diciamo tra 40 e 70 km/h — può non produrre alcun codice attivo sull’ABS e nessun comportamento anomalo durante una frenata normale. Lo stesso segnale sporco può però portare l’ESP ad attivarsi in modo ingiustificato in curva, o al contrario a non intervenire quando servirebbe. Al banco elettronico, questo tipo di anomalia emerge con chiarezza perché il modulo viene stimolato con segnali calibrati in quella finestra di velocità e la sua risposta viene confrontata con i valori di riferimento. Con lo scanner in officina, il sensore appare “presente e funzionante” perché il guasto non è un’apertura di circuito ma una degradazione del segnale in condizioni specifiche.

Abbiamo riscontrato questa situazione con una certa frequenza su veicoli che presentavano una spia ESP intermittente, nessun codice stabile, e il cliente che descriveva un comportamento anomalo in curva solo su fondi irregolari — dove le vibrazioni amplificano l’irregolarità del segnale dal sensore.

La logica di fallback e cosa nasconde

Quando il modulo integrato rileva un guasto, entra in una modalità di riduzione funzionale che può disabilitare selettivamente l’ESP, l’ABS, o entrambi, in funzione della gravità del problema rilevato. Questa logica è definita dal costruttore e varia da piattaforma a piattaforma.

Nel caso più comune — disabilitazione del solo ESP — il veicolo continua a frenare normalmente e non viene generato alcun segnale di pericolo critico. Molti conducenti percepiscono la situazione come marginale, e alcuni interventi si limitano a cancellare i codici senza andare più in profondità. Al banco, però, abbiamo spesso verificato che quella stessa condizione di fallback era il sintomo di un deterioramento idraulico interno che, se non affrontato, avrebbe compromesso anche l’ABS nell’arco di qualche migliaio di chilometri. La modalità di riduzione funzionale non è una soluzione: è un segnale d’allarme che il sistema usa per proteggere il guidatore mentre segnala che qualcosa non va.

Cosa rivela il banco che la diagnosi in officina non può vedere

Il comportamento del modulo in condizioni simulate

Il banco elettronico restituisce qualcosa che nessuno scanner può dare: la possibilità di osservare il comportamento del modulo in isolamento, con segnali d’ingresso controllati e misurabili, replicando sequenze che corrispondono a condizioni di guida reali. Il modulo viene alimentato correttamente, i sensori vengono simulati con segnali calibrati, e il sistema viene comandato attraverso scenari che includono frenata brusca, curva con sottosterzo, ingresso in sovrasterzo.

Un esempio concreto che abbiamo documentato al banco: un modulo integrato che mostrava una risposta idraulica regolare sull’assale anteriore e un ritardo nell’apertura dell’elettrovalvola del posteriore destro di circa 45 millisecondi rispetto alla specifica di progetto. La centralina non memorizzava errori — la tolleranza interna era ancora rispettata — ma in una frenata d’emergenza su asfalto bagnato con il veicolo carico, quel ritardo si traduce in un contributo frenante asimmetrico che può compromettere la stabilità in modo significativo. Nessun sistema di diagnostica tradizionale avrebbe rilevato quella condizione, perché non esiste un codice per “ritardo nell’attuazione leggermente fuori specifica ma non ancora oltre soglia”.

Idraulica e elettronica: dove si concentrano i guasti reali

Sul banco idraulico, quello che si verifica è la risposta delle elettrovalvole — sia quelle di modulazione che quelle di ritorno — e l’efficienza della pompa di alta pressione che reintegra il fluido nel circuito dopo un ciclo ABS. I guasti più ricorrenti che osserviamo smontando componenti reali sono tre. Il primo riguarda le elettrovalvole che non sigilano completamente per la presenza di particolato metallico nel fluido, prodotto dall’usura delle parti mobili interne nel corso degli anni. Il secondo riguarda la pompa di rintegro, i cui pistoni mostrano progressiva usura sulle superfici di tenuta, con perdita di capacità di raggiungere la pressione specificata. Il terzo riguarda i separatori interni del corpo idraulico, che su componenti con molti anni di servizio presentano micro-fessurazioni non rilevabili visivamente ma identificabili con la pressurizzazione del circuito.

Sul fronte elettronico, i guasti più frequenti sulle centraline integrate interessano i MOSFET di pilotaggio delle valvole, componenti che si degradano progressivamente — non cedono di colpo — e i circuiti di acquisizione dei segnali provenienti dal sensore di imbardata e dall’accelerometro laterale, spesso compromessi da infiltrazioni di umidità o dall’ossidazione dei connettori interni al modulo.

La combinazione di un guasto idraulico leggero con un deterioramento elettronico marginale è quella che genera i casi diagnosticamente più difficili. Ciascuna anomalia, presa singolarmente, rientra nelle tolleranze del software di diagnostica. Le due insieme producono un comportamento anomalo del sistema che si manifesta solo in condizioni specifiche — una curva a velocità medio-alta, una frenata con il carico spostato — e che il guidatore descrive con grande difficoltà, riferendo genericamente che il veicolo “frena un po’ di traverso” senza riuscire a essere più preciso.

Quando l’ESP non funziona e l’ABS sembra integro

Il caso più comune in officina

Una delle situazioni che genera il maggiore spreco di tempo diagnostico è il veicolo con spia ESP accesa in modo stabile, spia ABS spenta, nessun comportamento anomalo apprezzabile durante la guida ordinaria. Il cliente riferisce che il veicolo frena bene, non ci sono rumori, non c’è nulla di strano. Lo scanner mostra uno o due codici relativi al sensore di imbardata o all’angolo al volante. La procedura abituale è cancellare i codici, verificare il sensore indicato, e restituire il veicolo aspettando che il problema non ritorni.

Quello che manca in questa catena è la valutazione del modulo nel suo insieme. Il sensore di imbardata può essere perfettamente funzionante, ma il modulo può avere una deriva della calibrazione interna dell’accelerometro laterale che lo porta a interpretare in modo errato i segnali corretti che riceve. In questo caso la lettura del sensore è nella specifica, il codice punta al sensore, ma il problema è nella capacità di elaborazione interna della centralina. Al banco elettronico, questa condizione si identifica confrontando la risposta del modulo ai segnali simulati con i parametri attesi: se il modulo “legge” un angolo di imbardata che non corrisponde alla stimolazione ricevuta, il sensore esterno non c’entra nulla.

Quando non conviene intervenire, detto chiaramente

C’è una valutazione che chi lavora in questo settore deve essere disposto a fare senza reticenze: non tutti i moduli ABS-ESP integrati sono riparabili in modo economicamente sensato. Non è un limite di competenza tecnica — è un’analisi costi-benefici applicata al componente specifico.

Un modulo con la pompa di alta pressione in uno stadio avanzato di usura, le valvole parzialmente ostruite da depositi e il circuito stampato con tracciati compromessi dall’umidità richiede un intervento su più livelli che, sommando ricambi e tempo di lavorazione, può avvicinarsi al costo di un componente rigenerato certificato. In quel caso, la riparazione è tecnicamente eseguibile ma non produce un risultato duraturo. Lo diciamo ai clienti che portano componenti in queste condizioni, perché dirlo è la cosa più utile che possiamo fare.

Il discorso cambia completamente per i moduli con un guasto elettronico isolato e la parte idraulica in condizioni accettabili: lì l’intervento è mirato, documentabile, e produce un risultato stabile nel tempo. La distinzione si fa però solo dopo aver aperto e testato il componente sul banco — non prima, e non basandosi sull’età del veicolo o sulla sintomatologia.

ABS standalone e ABS ESP integrati: strategia diagnostica a confronto

Per chi lavora su questi sistemi con regolarità, la distinzione operativa più importante da tenere a mente è questa: su un ABS standalone, il perimetro del guasto è circoscritto. Le funzioni gestite sono poche e definite, la mappa delle elettrovalvole è lineare, la logica di controllo non interagisce con altri sistemi in modo rilevante. Su un modulo ABS-ESP integrato, il perimetro si allarga fino a comprendere il controllo della coppia motrice in frenata, l’integrazione con il sistema di sterzata attiva su alcune piattaforme, il monitoraggio del trasferimento di carico tra gli assi attraverso variazioni di velocità ruota.

Questa complessità significa che un guasto in ingresso — un sensore, un’alimentazione instabile, un segnale CAN distorto — può produrre effetti secondari che non hanno un legame diretto con la causa originale. Seguire il codice di errore alla lettera, senza verificare l’integrità complessiva del modulo e della rete di segnali che lo alimenta, è il metodo più rapido per fare una diagnosi sbagliata.

Il ruolo della rete CAN prima di toccare qualsiasi componente

Nei veicoli moderni, il modulo ABS-ESP dialoga con la centralina motore, quella del cambio, il sistema di assistenza alla sterzata e spesso con la centralina del corpo vettura attraverso uno o più bus CAN. Un disturbo sulla rete — resistenza di terminazione fuori specifica, massa comune degradata, interferenze generate da un’altra unità di controllo in avaria — può produrre comportamenti anomali nel modulo ABS-ESP che imitano guasti interni senza esserlo.

Prima di smontare qualsiasi componente, verificare la qualità del segnale CAN all’ingresso del modulo è un passaggio che risparmia diagnosi sbagliate e smontaggio inutile. Lo diciamo perché abbiamo ricevuto al banco componenti che risultavano perfettamente funzionanti, provenienti da veicoli in cui il problema era una massa staccata sotto il cruscotto o un nodo CAN con terminazione aperta. Il componente era sano — il contesto in cui lavorava non lo era.

I tre livelli che portano alla diagnosi corretta su ABS e ESP integrati

La diagnosi corretta di un modulo ABS-ESP integrato richiede tre livelli di analisi che vanno condotti in sequenza, non in parallelo e non in modo intercambiabile.

Il primo livello è la verifica del contesto elettrico del veicolo: alimentazione al modulo nei transitori di carico, qualità delle masse, integrità del segnale CAN. Questo si fa senza toccare il componente, ed è il passaggio che viene saltato più spesso.

Il secondo livello è la lettura diagnostica approfondita: non solo i codici attivi, ma anche quelli storici, i dati di freeze frame registrati al momento del guasto, i parametri live del sensore di imbardata, dello sterzo e dell’accelerometro laterale confrontati con la risposta reale del veicolo in movimento su un percorso controllato.

Il terzo livello, quando i primi due non portano a una conclusione definita, è il banco: elettronico per verificare il comportamento del modulo in isolamento, idraulico per certificare le prestazioni della parte attuativa sotto pressione controllata. Sono due analisi complementari, non alternative, e insieme restituiscono un quadro che nessun altro strumento diagnostico è in grado di fornire.

Chi salta il primo o il secondo livello per arrivare direttamente alla sostituzione rischia di montare un componente nuovo su un impianto che non è in grado di farlo funzionare correttamente.

Conclusione: la diagnosi di ABS e ESP integrati è una questione di metodo

Lavorare correttamente su un modulo che gestisce ABS e ESP in modo integrato non è intrinsecamente più difficile che lavorare su un ABS standalone, a patto di avere chiara la differenza tra i due sistemi e di seguire un metodo di analisi coerente con quella complessità. Il rischio concreto — quello che porta a interventi inutili o incompleti — è trattare un modulo integrato come se fosse un sistema semplice, facendosi guidare solo dal codice di errore senza capire il contesto in cui si è generato.

La diagnosi di ABS e ESP integrati richiede di sapere quali parametri controllare, in quale ordine, e di avere gli strumenti per testare il componente in condizioni che replicano il suo funzionamento reale. Non è una questione di strumentazione costosa fine a sé stessa: è una questione di sapere cosa si sta cercando e dove trovarlo. Quello che facciamo ogni giorno al banco, su componenti reali, è esattamente questo.
