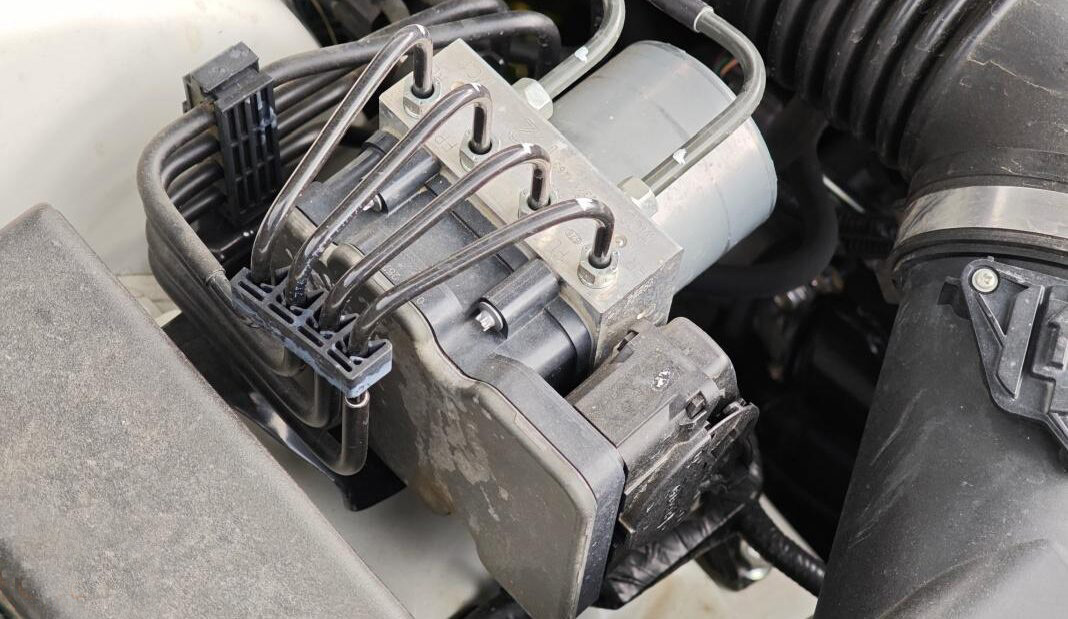

Riparazione modulatore ABS idraulico: le fasi di una lavorazione su banco

La riparazione modulatore ABS idraulico è tra le operazioni più fraintese nel settore: arriva in laboratorio un gruppo con un problema al corpo idraulico, e la prima cosa che si impara a non fare è fidarsi della sola centralina. L’HCU — Hydraulic Control Unit — raramente genera un DTC preciso che indica esattamente cosa è rotto. Il sistema sa che qualcosa non va, ma la diagnosi vera si fa smontando e testando su banco. Questo articolo descrive le cinque fasi concrete di una lavorazione idraulica, quello che si trova davvero dentro il modulatore e perché certi interventi non vale la pena nemmeno iniziarli.

Cos’è la parte idraulica del modulatore ABS e perché guasta

Il modulatore ABS è un blocco in alluminio ad alta precisione che contiene valvole solenoidi (in genere da 8 a 12 su un veicolo a quattro ruote), un accumulatore di bassa pressione, un smorzatore, e i canali idraulici che collegano il cilindro principale ai singoli freni. Questa parte è sempre accoppiata alla centralina elettronica, ma è fisicamente separata: si parla di corpo idraulico o gruppo idraulico ABS.

I guasti al corpo idraulico si dividono in due categorie principali. La prima è funzionale: valvole che non si aprono o non si chiudono correttamente, accumulatori che non trattengono la pressione, pistoni intasati da residui di liquido degradato. La seconda è strutturale: micro-fessurazioni nei canali interni, corrosione nei raccordi, danni meccanici alle sedi delle valvole. Queste due categorie si comportano in modo completamente diverso sul banco, e solo il banco le distingue.

Un particolare che sfugge spesso in officina: il guasto idraulico non sempre si manifesta in frenata normale. L’HCU interviene solo durante un ciclo ABS attivo. Un veicolo che frena bene in condizioni ordinarie, con spia ABS accesa e nessun DTC specifico, può avere un modulatore che cede completamente non appena la centralina comanda il rilascio rapido della pressione. Su strada questo vuol dire perdita di controllo nel momento peggiore.

Fase 1 — Ricezione e ispezione visiva del gruppo idraulico ABS

La prima cosa che si fa arrivato il pezzo in laboratorio è un’ispezione esterna dettagliata prima di qualsiasi smontaggio. Si cercano tracce di perdite di liquido freni intorno ai raccordi, corrosione superficiale che suggerisca infiltrazioni d’acqua nel corpo, segni di interventi precedenti (viti riavvitate con forza eccessiva, tappi danneggiati), e l’aspetto generale del corpo in alluminio.

Questa fase dice già molto. Un modulatore ABS proveniente da un veicolo con liquido freni non sostituito da anni — cosa comune su berlina compatta con 150.000 km o più — mostra quasi sempre depositi brunastri intorno alle porte delle valvole. Il liquido freni igroscopico si degrada, assorbe umidità, e il punto di ebollizione scende progressivamente: da 230°C di un prodotto DOT 4 fresco può arrivare sotto i 160°C, con formazione di vapori nei momenti critici. Quei depositi indicano che le valvole solenoidi hanno lavorato per anni con un fluido fuori specifica.

L’errore di diagnosi più frequente in officina

La maggior parte dei meccanici, di fronte a un codice DTC che indica una valvola di ingresso o di uscita su un circuito specifico, sostituisce il gruppo ABS completo senza verificare se il problema è realmente idraulico o elettrico. Esistono casi in cui la valvola è elettricamente integra — misura correttamente le sue 4–6 ohm di resistenza — ma non si muove perché il nucleo di ferro è meccanicamente bloccato da un residuo calcareo o da una micro-ossidazione. Sul multimetro sembra sana. Sul banco idraulico in pressione non si sposta di un millimetro.

Fase 2 — Test sul banco idraulico prima dello smontaggio

Prima ancora di aprire il corpo, il gruppo va collegato al banco idraulico. Questo banco riproduce le condizioni di lavoro reali: pressione d’ingresso controllata dal lato del cilindro principale, circuiti di uscita chiusi o aperti in modo programmabile, e comando elettrico delle valvole in sequenza. Il banco legge in tempo reale la pressione su ogni circuito e registra i transitori di apertura e chiusura di ciascuna valvola.

I test che si eseguono sistematicamente su un gruppo idraulico sono almeno cinque. Il Valve Closure Sealing Test verifica la tenuta di ogni valvola di ingresso quando è eccitata: la pressione a monte deve mantenersi stabile entro tolleranze strette senza che il fluido passi verso il circuito di uscita. L’Oil Outlet Test controlla invece le valvole di scarico, quelle che rilasciano la pressione verso l’accumulatore durante il ciclo ABS. Il Braked Wheels Test simula la condizione di ruota bloccata su ciascun canale.

L’Anti-lock Test è quello più vicino alla condizione reale su strada: la centralina comanda il ciclo ABS completo, e il banco registra se i tempi di apertura e chiusura delle valvole corrispondono ai valori attesi. Un’elettrovalvola che risponde con un ritardo di 15–20 millisecondi rispetto alla specifica di progetto non genererà un DTC, perché la centralina non misura i tempi assoluti, ma il comportamento del gruppo è già compromesso. Questo tipo di difetto non emerge mai dalla sola lettura dei codici errore.

Il Pedal Retention Test e i test di stabilità

Il Pedal Retention Test simula la sensazione al pedale durante un’azionamento ABS prolungato: si valuta se la pressione residua nel circuito, dopo il rilascio delle valvole, torna ai valori corretti senza fenomeni di ritenzione anomala. Un modulatore con un accumulatore di bassa pressione degradato non restituisce correttamente la pressione al sistema: il conducente percepisce un pedale che cede in modo irregolare, oppure che fatica a tornare alla posizione di riposo.

Sui veicoli equipaggiati con controllo di stabilità, si aggiungono due test specifici — Stability Control Test 1 e Test 2 — che simulano rispettivamente la correzione in sovrasterzo e in sottosterzo. Questi test attivano combinazioni di valvole che in condizioni normali di guida non entrano mai in gioco, e per questo i relativi guasti restano nascosti fino all’intervento del DSC/ESP in una curva critica.

Fase 3 — Smontaggio controllato del corpo idraulico ABS

La riparazione modulatore ABS idraulico entra nella fase più delicata con lo smontaggio del corpo: richiede una procedura precisa e un ambiente pulito. Non è un’operazione che si improvvisa. Le valvole solenoidi sono avvitate con coppia controllata nei loro alloggiamenti, e le tenute — O-ring in EPDM o simili — devono essere rimosse senza danneggiare le sedi in alluminio. Una sede graffiata anche solo di qualche decimo di millimetro non garantisce più la tenuta sotto pressione.

Smontata la valvola, quello che si trova fisicamente dentro racconta molto più di qualsiasi codice. Un nucleo mobile con depositi biancastri è quasi certamente un problema di liquido degradato con sedimenti calcarei. Un nucleo ossidato in modo uniforme indica invece un’infiltrazione di umidità, spesso causata da un tappo di sfiato danneggiato o da una perdita che ha permesso al liquido freni di trascinare acqua. Una valvola con il nucleo fisicamente deformato o con la molla di ritorno fuori sede è quasi sempre conseguenza di un intervento precedente eseguito male.

La pulizia ultrasuoni e le sedi delle valvole

Il corpo in alluminio, svuotato dei componenti interni, viene sottoposto a lavaggio ad ultrasuoni con soluzione specifica per alluminio e impianti idraulici. Questo ciclo rimuove i depositi organici, i residui di liquido degradato e le micro-particelle metalliche che si formano per l’usura dei componenti mobili. Al termine del ciclo, i canali interni vengono ispezionati con sonda boroscopica: qualsiasi ostruzione residua o traccia di corrosione sulle superfici di tenuta è un criterio di esclusione dalla riparazione.

Le sedi delle valvole vengono misurate con comparatori di precisione. Le tolleranze ammesse variano a seconda dell’architettura del modulatore, ma in generale uno scostamento superiore a 0,02 mm rispetto alla quota nominale rende il componente non riparabile: qualsiasi tenuta installata su quella sede lavorerà fuori specifica e cederà nel tempo.

Fase 4 — Sostituzione dei componenti e rimontaggio

La sostituzione riguarda esclusivamente i componenti usurati o degradati: O-ring, tenute delle valvole, eventualmente i nuclei delle elettrovalvole quando il corpo è integro. Non si sostituiscono componenti in via preventiva se il banco li ha dichiarati conformi: è un’applicazione del principio di riparazione mirata contro la sostituzione sistematica.

Il rimontaggio avviene con coppia controllata su ogni valvola. I valori variano tra i costruttori — i modulatori di tipo ATE MK100 hanno specifiche diverse rispetto a quelli TRW o Mando — ma in tutti i casi la coppia di serraggio è critica: serrare in eccesso deforma la sede, serrare in difetto non garantisce la tenuta sotto pressione. Le viti di tappo dei canali di servizio vengono sostituite sistematicamente, non riutilizzate.

Fase 5 — Test finale sul banco e verifica delle prestazioni

Dopo il rimontaggio, il gruppo torna sul banco per la verifica finale. Si ripete l’intera sequenza di test eseguita in ingresso, con i valori attesi che devono rientrare nelle specifiche di progetto. Questo è il momento in cui si capisce se la riparazione ha risolto il problema o se il corpo era troppo compromesso per essere recuperato.

Il test di assorbimento della motorpompa — che verifica la corrente assorbita dal motore elettrico della pompa ABS durante l’attivazione — chiude la verifica: un assorbimento fuori range indica un motore che sta cedendo o un circuito idraulico che offre resistenza anomala. Un gruppo che supera tutti i test su banco viene dichiarato funzionante con le stesse garanzie di un pezzo nuovo revisionato.

Quando la riparazione idraulica del modulatore ABS non conviene

Questa è la parte che costruisce la reputazione di chi la dice chiaramente. Ci sono condizioni in cui aprire un modulatore ABS è una perdita di tempo e di denaro, sia per il laboratorio sia per il cliente.

La prima è la corrosione strutturale del corpo in alluminio. Se i canali interni mostrano corrosione profonda — pitting oltre i 0,5 mm — la riparazione è temporanea nel migliore dei casi. Il materiale è compromesso e la tenuta che si installa lavorerà su una superficie che continuerà a degradarsi.

La seconda è la deformazione del corpo causata da un serraggio eccessivo delle valvole in un intervento precedente. Questa è la conseguenza più comune degli interventi fai-da-te o delle riparazioni eseguite senza attrezzatura adeguata. Il corpo deformato non è recuperabile.

La terza è il caso in cui il guasto è misto: idraulico e elettronico insieme. Un modulatore con corto circuito interno nella centralina accoppiata, danni meccanici alle connessioni elettriche, o problemi ai sensori di pressione integrati nel corpo richiede una valutazione complessiva che spesso porta alla conclusione che la sostituzione dell’intero gruppo è la scelta più onesta.

Chi lavora in laboratorio su questi componenti da anni sa che circa un terzo dei modulatori che arrivano per riparazione idraulica escono con la valutazione ‘non riparabile’. Dirlo chiaramente al cliente, con i dati del banco a supporto, è la base di qualsiasi rapporto professionale serio.

Conclusione: la riparazione del modulatore ABS idraulico richiede attrezzatura e metodo

La riparazione modulatore ABS idraulico non è un’operazione meccanica generica. Richiede un banco idraulico professionale capace di testare ogni valvola in condizioni reali di pressione, strumenti di misura di precisione, e la conoscenza delle specifiche costruttive dei diversi sistemi — ATE MK100, TRW, Mando, Mobis — che hanno architetture e tolleranze differenti.

L’errore più comune, sia in officina sia in chi cerca una soluzione rapida online, è trattare il modulatore ABS come un componente intercambiabile: si compra usato, si sostituisce, si reimpara la centralina. Questa sequenza funziona a volte, ma non garantisce nulla sul comportamento del gruppo durante un ciclo ABS reale ad alta pressione. Un banco idraulico che simula quel ciclo e registra i dati è l’unico modo per sapere se il componente è davvero affidabile.

Se hai un gruppo ABS con sospetto guasto idraulico e vuoi capire prima di spendere — sui costi di un pezzo nuovo, di uno usato non testato, o di una riparazione mirata — il punto di partenza è sempre un test su banco che metta i numeri davanti alle ipotesi.
