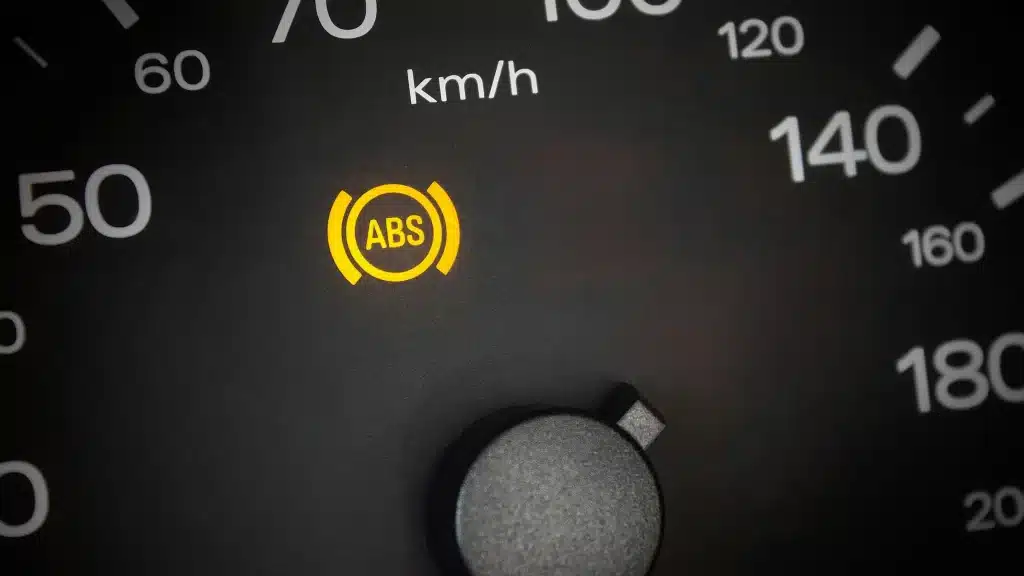

Spia ABS accesa ma nessun errore in diagnosi: cosa sta succedendo davvero

Quadro acceso. Motore in moto. La spia ABS resta fissa. Collegamento dello strumento diagnostico: nessun DTC memorizzato, nessun errore attivo. Eppure il sistema è disattivato.

L’ABS moderno non è un semplice antibloccaggio. È un’architettura di controllo in tempo reale capace di modulare pressioni superiori ai 120–140 bar, leggere differenze di velocità ruota minime e prendere decisioni nell’ordine dei millisecondi. Quando la spia si accende senza lasciare traccia in memoria guasti, non siamo davanti a un’anomalia banale. Siamo davanti a una incoerenza di sistema che la diagnosi standard non racconta.

Dall’idraulica pura alla rete digitale di bordo

I primi sistemi ABS di fine anni ’70 erano sostanzialmente modulatori idraulici controllati elettronicamente. Sensori induttivi, logiche relativamente semplici, nessuna integrazione di rete. Con l’evoluzione delle piattaforme negli anni ’90 e 2000, l’ABS è diventato il cuore dei sistemi di stabilità: ESP, ASR, controllo di trazione, hill hold.

Con le generazioni più moderne, il modulo ABS/ESP è un nodo critico della rete CAN ad alta velocità (tipicamente 500 kbit/s). Dialoga costantemente con ECU motore, cambio automatico, sterzo elettrico, gateway centrale e body control. In molte architetture diffuse su marchi europei e americani – Ford, Mercedes, BMW e altri – l’unità memorizza configurazioni veicolo, parametri specifici di assetto e, in alcuni casi, dati identificativi coerenti con la rete di bordo.

Non è più solo un blocco idraulico intelligente. È parte dell’identità digitale dell’automobile.

Come funziona realmente un ABS moderno

Un modulo contemporaneo integra:

• Sensori ruota Hall o magnetoresistivi (48–96 impulsi per giro).
• Microcontrollore automotive con watchdog interno.
• Driver di potenza per elettrovalvole (correnti impulsive fino a 2–3 A).
• Gruppo idraulico con pompa di ricircolo.
• Sensore di pressione integrato (range tipico 0–200 bar).
• Interfaccia CAN con gestione timeout su finestre di pochi millisecondi.

Il ciclo di controllo lavora generalmente tra 100 e 200 Hz nelle generazioni più diffuse. In frenata critica il sistema calcola lo slip percentuale, spesso con target compreso tra il 15% e il 30%, modulando pressione attraverso elettrovalvole con tempi di risposta nell’ordine dei 10–15 ms.

Durante una frenata intensa, le variazioni di pressione nel circuito possono oscillare rapidamente tra valori elevati e ridotti, mentre il fluido freni può raggiungere temperature superiori a 150°C nelle pinze, con inevitabile trasferimento termico al gruppo idraulico.

In questo contesto, il sistema monitora continuamente coerenza tra velocità ruote, coppia motore, angolo sterzo, pressione circuito e accelerazioni longitudinali. Se uno di questi parametri esce dalla finestra statistica prevista, la funzione può essere sospesa anche senza generare un DTC permanente.

Perché la spia può accendersi senza errori memorizzati

Molte centraline adottano logiche di conferma su più cicli di guida. Un’anomalia deve ripetersi e superare determinate soglie temporali per essere “latched” come guasto definitivo. Prima di quel punto, può restare in stato pending o in memoria volatile. Se la condizione rientra rapidamente, il codice può non essere registrato in modo permanente, ma la funzione ABS può comunque essere disabilitata per sicurezza.

Tra gli scenari tecnicamente plausibili troviamo:

Deriva termica e microcracking BGA

Le centraline moderne utilizzano package BGA. I cicli termici generano differenze di dilatazione (CTE mismatch) tra chip e PCB, con possibile formazione di microfratture nelle sfere di saldatura. A freddo il contatto può risultare stabile; a caldo, l’espansione provoca variazioni di resistenza e micro-interruzioni. Il sistema può percepire instabilità interna e sospendere la funzione senza memorizzare un DTC permanente.

Cadute di tensione borderline

Durante l’avviamento, tensioni inferiori a circa 9 V possono provocare condizioni di brown-out parziale del microcontrollore. Se il reset non è completo o il ripple dell’alternatore è eccessivo, l’ABS può entrare in modalità degradata. L’evento può non lasciare traccia se rientra rapidamente nei limiti.

Timeout di comunicazione CAN

Il mancato arrivo di un messaggio critico – ad esempio coppia motore o angolo sterzo – entro la finestra temporale prevista può generare sospensione della funzione. In alcune architetture, l’errore Uxxxx può essere registrato nel gateway o nel body control, non nel modulo ABS stesso. Se la comunicazione si ristabilisce rapidamente, il DTC può restare non confermato.

Identità digitale e parametrizzazione veicolo

Un caso reale di laboratorio riguarda sistemi perfettamente riparati sul piano elettronico e idraulico ma con spia persistente. La causa non era fisica, bensì logica: incoerenza tra configurazione centralina, adattamento chiave e parametrizzazione veicolo.

In molte architetture moderne, il modulo ABS verifica coerenza con la rete di bordo. Se la codifica non corrisponde al tipo trasmissione, alla trazione o ad altri parametri fondamentali, oppure se l’allineamento con altri moduli non è corretto, il sistema può limitare o disabilitare la funzione senza generare un DTC diretto evidente.

Non si tratta di un guasto. È una protezione di coerenza.

Comportamento dinamico reale

In uso urbano, il sistema raramente lavora in modulazione piena. Un’anomalia marginale può restare latente. In autostrada, micro-differenze di velocità ruota diventano più evidenti. In guida gravosa o con temperature elevate, le fragilità termiche emergono più facilmente.

Il conducente vede solo la spia. Tecnicamente, il sistema ha deciso che l’affidabilità non è più garantita entro i margini progettuali.

Correlazione tecnica sintomo–causa

Sintomo percepito	Scenario tecnico plausibile	Verifica concreta
Spia ABS senza DTC	Brown-out microcontrollore	Misurazione tensione durante avviamento con oscilloscopio
Spia solo a caldo	Microcracking BGA	Test termico controllato
Spia dopo sostituzione ECU o chiave	Incoerenza parametrizzazione veicolo	Verifica adattamenti e configurazione moduli
Spia intermittente ad alta velocità	Anello fonico eccentricità	Analisi forma d’onda sensore ruota
Nessun errore nel modulo ma errore rete	Timeout CAN	Diagnosi completa della rete veicolo

Quando la centralina non è la causa

Sostituire il modulo non risolve problemi di rete instabile, alternatore con ripple eccessivo o parametrizzazioni incoerenti. In alcuni casi l’ABS è l’effetto di un’anomalia esterna. Intervenire senza misurazioni strumentali approfondite porta spesso a sostituzioni inutili.

Esistono anche condizioni in cui la revisione non è strutturalmente affidabile nel lungo periodo, ad esempio PCB con corrosione multilayer o sensori di pressione integrati danneggiati in modo irreversibile.

Conclusione

Una spia ABS accesa senza errori memorizzati non è un mistero. È un sistema complesso che segnala una incoerenza oltre la soglia di sicurezza, anche quando la diagnosi tradizionale non fornisce un codice chiaro.

Dentro quell’unità convivono idraulica ad alta pressione, elettronica di potenza, algoritmi matematici e logiche di rete. Quando decide di ritirarsi, lo fa per proteggere la stabilità del veicolo.

Comprendere questi fenomeni richiede metodo, strumentazione e disciplina tecnica. Perché l’ABS moderno non è solo un componente. È un equilibrio ingegneristico che lavora nell’invisibile, ogni volta che il pedale del freno viene premuto.
