Banco ABS idraulico: come funziona, cosa simula e cosa rivela che la centralina nasconde

Un ABS che si attiva in frenata normale, una spia che si accende solo con il freddo, un pedale che pulsa senza motivo apparente. Sono tutti sintomi che la centralina registra con un codice generico — spesso P0571, C1095 o varianti simili — senza indicare se il problema è nella bobina, nel corpo valvole, nella pompa o nella logica di controllo. A quel punto, senza un banco ABS idraulico professionale, il meccanico si trova a sostituire componenti a tentoni.

Questo articolo spiega esattamente cosa fa un banco idraulico, come riproduce le condizioni di esercizio reale, perché riesce a isolare difetti che la diagnosi OBD non intercetta e in quali casi, invece, nemmeno il banco può darti una risposta definitiva.

Come funziona un banco ABS idraulico professionale: la logica di base

Il principio è semplice da enunciare, complesso da realizzare correttamente: il banco deve mettere il modulatore ABS nelle stesse condizioni idrauliche ed elettriche che trova quando è montato sul veicolo in frenata di emergenza.

Questo significa che non basta alimentare il gruppo elettropompa e vedere se gira. Serve pressione, serve circuito chiuso, serve una centralina che comandi le elettrovalvole nella sequenza corretta, e serve che tutto questo avvenga con i valori reali di temperatura, tensione e carico idraulico che il componente trova nella vita reale.

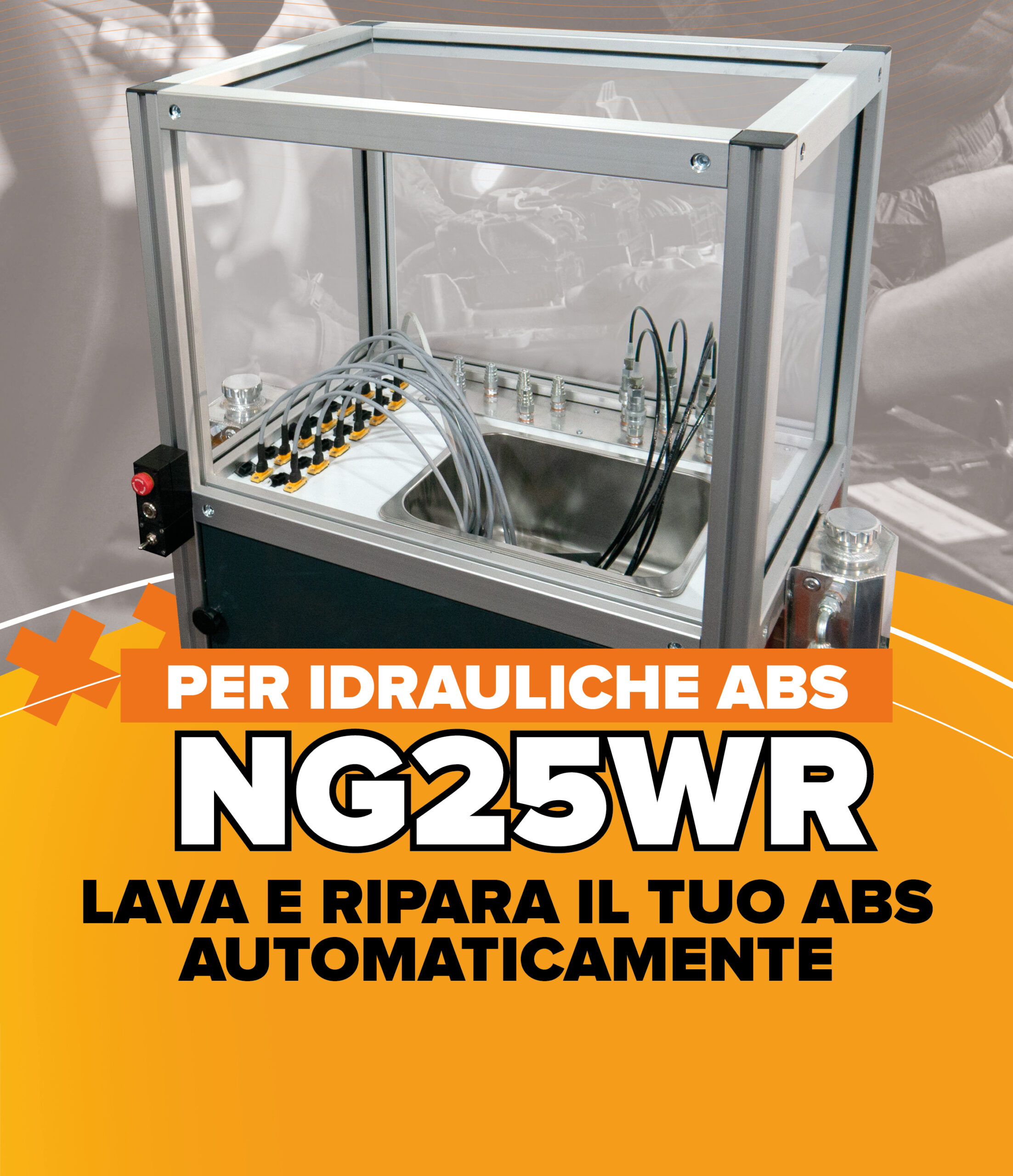

Un banco professionale — non un semplice tester di continuità o un alimentatore con voltmetro — lavora su tre livelli simultanei: generazione e controllo della pressione idraulica, simulazione elettrica degli ingressi verso la centralina (sensori ruota, tensione di rete, segnali diagnostici) e lettura dei parametri di uscita, ovvero apertura e chiusura delle valvole, velocità pompa, correnti di eccitazione.

Il circuito idraulico del banco: pressione, ritorno e accumulo

Il cuore del banco idraulico è un circuito chiuso che replica quello frenante. C’è un serbatoio di fluido, una pompa a pressione regolabile che simula la forza sul pedale del freno, un accumulatore che gestisce i picchi di pressione durante la fase di modulazione e una sezione di ritorno che raccoglie il fluido scaricato dalle valvole.

I valori di lavoro su un banco professionale si attestano tipicamente tra 100 e 180 bar sul lato alta pressione, con possibilità di modulazione dinamica per simulare la variazione di pedale durante l’ABS attivo. Alcuni modulatori di fascia alta — come quelli dei sistemi Bosch 8.1 su Golf V e Passat B6, o i Teves MK60 montati su molte BMW della serie E — richiedono picchi di 200 bar nella fase di aumento pressione per aprire correttamente le valvole di ingresso.

Se il banco lavora a pressioni inferiori, alcune valvole che funzionano apparentemente bene a bassa pressione mostrano invece perdite interne o ritardi di apertura quando il fluido è in pressione piena. È uno dei difetti più insidiosi: la centralina non lo vede perché il ciclo si chiude comunque, ma il comportamento in frenata è degradato.

Simulazione elettrica: cosa succede quando il banco interroga la centralina

La parte idraulica da sola non basta. Un banco ABS idraulico professionale deve anche comunicare correttamente con la centralina del modulatore — o simularne i segnali quando la centralina viene testata separatamente.

Il sistema di controllo ABS lavora su ingressi multipli: i segnali dei sensori di velocità ruota (generalmente segnali Hall da 0 a 12V con frequenza proporzionale alla velocità), la tensione di alimentazione (12V nominali, ma la centralina deve gestire range da 9 a 16V senza errori), e su alcuni sistemi moderni il segnale CAN dal modulo motore o dalla centralina ESP per la gestione integrata della stabilità.

Sul banco, questi segnali vengono iniettati artificialmente. Il generatore di segnale ruota produce impulsi a frequenza variabile che simulano una ruota in decelerazione, con la possibilità di interrompere il segnale su uno o più canali per simulare il blocco ruota che innesca l’intervento ABS. La centralina risponde comandando le elettrovalvole nella sequenza corretta: prima chiude la valvola di ingresso per non aumentare la pressione sul freno, poi apre la valvola di scarico per ridurla, poi cicla rapidamente per modulare.

Il ciclo delle valvole solenoide: tempi, correnti e difetti nascosti

Ogni modulatore ABS ha un numero variabile di valvole solenoide, tipicamente da 4 a 12 a seconda della complessità del sistema. Le più comuni sono configurate in coppie per canale: una valvola normalmente aperta (inlet) e una normalmente chiusa (outlet).

In condizione di riposo, la valvola di ingresso è aperta e lascia passare la pressione dal master cylinder verso il freno. Quando la centralina interviene, alimenta la bobina della valvola di ingresso — generalmente con correnti tra 1,5 e 2,5 ampere — e la chiude. Contemporaneamente, o in sequenza di pochi millisecondi, alimenta la valvola di scarico per aprirla e scaricare la pressione verso l’accumulatore.

Questo ciclo avviene a frequenze tipiche tra 5 e 15 Hz durante l’ABS attivo. Su un banco professionale, puoi vedere in tempo reale le forme d’onda di corrente su ogni bobina, l’esatto istante di apertura e chiusura misurato dalla variazione di pressione a valle, e il delta temporale tra il comando elettrico e la risposta meccanica della valvola.

Proprio qui emergono difetti che nessun tester OBD riesce a vedere. Una valvola con lo stantuffo che si muove con ritardo di 30-40 millisecondi rispetto al nominale — spesso per usura o depositi sul calibro — non genera un codice di errore, ma degrada il controllo in frenata. La centralina la considera funzionante perché la resistenza della bobina è nei range, ma il comportamento idraulico è lento.

Cosa vedi smontando e testando su banco: l’angolo del laboratorio

Quando un modulatore arriva in laboratorio, la prima cosa che fai prima ancora di collegarlo al banco è un’ispezione visiva del connettore e del corpo valvole. Corrosione sul connettore, anche lieve, è spesso la causa di resistenze parassite che la centralina interpreta come sensore guasto. Abbiamo visto più volte Fiat Bravo 2007-2010 con il Bosch 5.7 dove la spia ABS era causata esclusivamente da un contatto ossidato nel connettore del modulatore, non da un difetto funzionale.

Sul banco, il test standard inizia a pressione bassa — intorno ai 20-30 bar — per verificare la tenuta statica di tutte le valvole. Poi si aumenta progressivamente fino alla pressione di esercizio nominale, osservando se ci sono perdite interne tra i circuiti dei canali. Una perdita interna tra il circuito anteriore destro e quello anteriore sinistro non è visibile esternamente ma si manifesta con pressioni non bilanciate tra i canali.

La fase più informativa è quella dinamica: si lancia il ciclo ABS simulato e si osservano le pressioni a valle di ogni valvola con trasduttori in tempo reale. Su un Teves MK60 di un BMW E46 con circa 200.000 km, è comune trovare valvole di scarico che aprono regolarmente ma non si richiudono completamente, con una perdita residua di 2-4 bar. Non abbastanza da bloccare il freno, ma sufficiente a causare un leggero cedimento del pedale percepibile in frenata progressiva.

La differenza tra quello che dice la centralina e quello che dice il banco

Questo è il punto più importante in termini diagnostici. La centralina ABS monitora le resistenze delle bobine, le tensioni di alimentazione e i segnali dei sensori ruota. Non misura direttamente le pressioni idrauliche e non ha modo di rilevare un ritardo meccanico nella risposta delle valvole.

Un codice come il C1145 — sensore velocità ruota anteriore destra fuori range — viene memorizzato quando il segnale del sensore è assente o anomalo. Ma lo stesso codice può essere generato da un problema nel cablaggio tra sensore e centralina, da un sensore difettoso, da un anello fonetico danneggiato o da un’interferenza elettromagnetica. Il banco ABS consente di simulare un segnale ruota perfetto e verificare se la centralina lo legge correttamente, isolando così il problema al solo sensore fisico o al cablaggio.

Viceversa, ci sono difetti idraulici senza alcun codice. Un modulatore con la pompa motore che gira al 70% della velocità nominale per usura dei carboni non genera errori fino a quando la caduta prestazionale non è così marcata da causare un time out nel ciclo di ricarica dell’accumulatore. Sul banco, la velocità della pompa è misurabile direttamente e il degradamento è visibile molto prima che diventi un guasto dichiarato.

Quando il banco ABS idraulico non è sufficiente e cosa fare invece

Sarebbe disonesto non dirlo: esistono situazioni in cui anche un banco professionale non risolve il problema, o non in modo definitivo.

Il caso più comune è la centralina elettronica con difetti intermittenti legati alla temperatura. Una centralina che funziona perfettamente a temperatura ambiente ma perde il controllo di un canale dopo 20 minuti di esercizio — tipico di condensatori elettrolitici a fine vita nei circuiti di pilotaggio valvole — può superare tutti i test statici sul banco e manifestare il difetto solo in condizioni termiche che il banco non sempre riproduce. In questi casi, il banco elettronico integrato è più indicato, perché permette di mantenere il componente in temperatura controllata durante il test.

C’è poi il caso dei modulatori fisicamente integrati con la centralina in un’unica unità — come il Bosch 9.0 Plus usato su Volkswagen Touareg prima generazione e Audi Q7 — dove la separazione tra parte idraulica ed elettronica non è praticamente possibile senza compromettere la tenuta. Su questi componenti, la riparazione ha senso solo se il difetto è chiaramente idraulico (perdita, valvola inceppata) e non tocca la scheda di controllo.

Infine, ci sono casi in cui la riparazione è tecnicamente possibile ma economicamente inutile. Un modulatore con il corpo valvole eroso internamente per contaminazione del fluido frenante — cosa che accade quando il fluido non viene cambiato per anni e assorbe acqua — può essere ripristinato temporaneamente, ma i depositi nei micro canalini del corpo riprendono a formarsi nel giro di poche migliaia di chilometri. In questi casi, la sostituzione del fluido e del modulatore è la soluzione corretta, non la riparazione del solo modulatore.

Revisione su banco ABS idraulico: quando ha senso e cosa aspettarsi

La revisione tramite banco ABS idraulico professionale ha senso quando il difetto è localizzato nella parte meccanica o idraulica del modulatore: valvole solenoide con bobine integre ma stantuffi usurati o inceppati, pompa con motore funzionante ma girante con gioco eccessivo, perdite interne tra canali, membrana accumulatore compromessa.

In questi casi, la revisione permette di ripristinare la funzionalità del componente con una garanzia verificabile: il modulatore viene testato nelle stesse condizioni di esercizio prima di essere restituito, e i parametri misurati — pressioni, tempi di risposta valvole, velocità pompa, correnti di eccitazione — sono confrontabili con i valori di riferimento del componente nuovo.

Per chi lavora in officina, il valore aggiunto non è solo economico rispetto al nuovo. È diagnostico: sapere esattamente quale valvola aveva il ritardo, qual era la perdita interna, a che pressione si manifestava, fornisce informazioni che aiutano a capire se il problema era isolato al modulatore o se c’è una causa a monte — come un master cylinder che batte pressione in modo anomalo o un circuito idraulico contaminato.

Conclusione: il banco ABS idraulico come strumento diagnostico, non solo riparativo

La funzione principale di un banco ABS idraulico professionale non è riparare — è capire. Capire cosa fa davvero quel modulatore quando è in pressione, come risponde ogni valvola al comando elettrico, dove si trova il confine tra un componente funzionante e uno che sta cedendo senza ancora generare errori.

Per un’officina, questo significa poter rispondere al cliente con dati misurati, non con supposizioni. Per un tecnico meccatronico, significa avere uno strumento che estende la diagnosi oltre quello che la porta diagnostica riesce a vedere. Per chi valuta se acquistare un banco ABS idraulico professionale per ampliare i servizi offerti, significa avere la risposta a una domanda concreta: questo componente funziona davvero, o stiamo lavorando al buio?

Alla fine, quello che un’officina vende non è un ricambio — è una diagnosi affidabile. Il banco ABS idraulico è lo strumento che trasforma un’ipotesi in una risposta.
