Modulatore ABS guasto: sintomi reali, diagnosi su banco e quando conviene ripararlo

Il modulatore ABS è il componente che quasi nessuno sospetta per primo. Quando la spia ABS si accende e il messaggio di potenza frenante ridotta compare sul quadro, il percorso diagnostico standard porta quasi sempre verso i sensori di velocità ruota. Nella maggioranza dei casi è la scelta giusta. In una quota di interventi che chi lavora in officina da anni conosce bene, però, il sensore è perfettamente sano e il problema sta interamente dentro al blocco idraulico — un guasto che lo scanner non riesce a vedere e che solo il banco riesce a misurare.

Questo articolo si concentra esattamente su quel caso: cosa succede quando il modulatore ABS guasto è la causa reale dei sintomi, come riconoscerlo prima di smontare qualsiasi altro componente, e quando una riparazione ha senso rispetto alla sostituzione.

Cosa fa il modulatore ABS e perché il suo guasto è sottovalutato

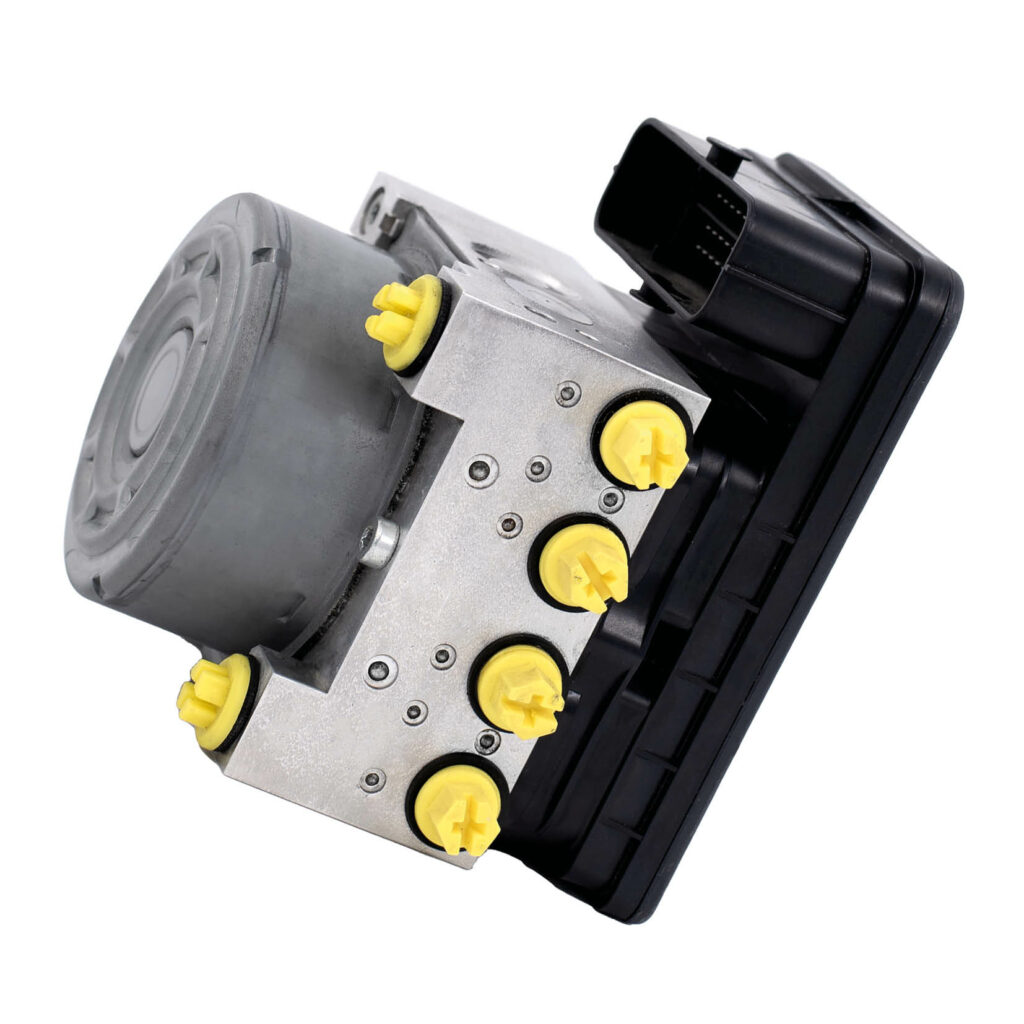

Il modulatore — chiamato anche gruppo idraulico o HCU, Hydraulic Control Unit — è il cuore fisico del sistema frenante assistito. Al suo interno convivono due mondi: quello elettrico, fatto di elettrovalvole, bobine e connettori, e quello idraulico, fatto di canali, pistoni, valvole di ritegno e una pompa di ritorno che lavora a pressioni comprese tra 120 e 200 bar nei cicli ABS più aggressivi.

Quando il sistema deve intervenire in frenata di emergenza, le elettrovalvole aprono e chiudono i canali idraulici su ciascuna ruota in sequenza rapida — cicli da 10 a 15 Hz su molte piattaforme — per modulare la pressione ed evitare il bloccaggio. Se una valvola risponde in ritardo di anche soli 8-10 millisecondi rispetto alla specifica, la centralina rileva la discrepanza tra pressione attesa e pressione reale e abbassa il livello di intervento. Il risultato per il conducente è la spia ABS accesa e, nei sistemi più moderni, il messaggio di potenza frenata ridotta.

Il motivo per cui questo guasto viene sottovalutato è semplice: le elettrovalvole misurano correttamente in resistenza statica. Un tester da officina sul connettore del modulatore legge 2,5-3,5 ohm per bobina — valori nella norma — e il tecnico esclude il componente. La resistenza elettrica della bobina in statico non dice nulla sui tempi di risposta elettroidraulici in ciclo dinamico. Sono due misure diverse, e solo una delle due conta davvero.

I 4 sintomi che indicano un modulatore ABS guasto, non un sensore

1. La spia si accende solo durante frenate intense o su fondo irregolare

Un sensore di velocità ruota difettoso tende a manifestarsi in modo più casuale: la spia compare a bassa velocità, su curve, in partenza. Il modulatore guasto, invece, si fa sentire quasi sempre durante le frenate che attivano davvero il ciclo ABS — frenate decise su asfalto bagnato, su ghiaino, in discesa. Su una Opel Insignia B o su una Skoda Octavia terza serie, questo schema temporale è abbastanza affidabile da orientare la diagnosi prima ancora di collegare lo scanner.

Il motivo fisico è diretto: finché il sistema non attiva il ciclo ABS, le elettrovalvole del modulatore rimangono in posizione di riposo e il loro degrado non incide sulla frenata. È solo quando la pompa entra in funzione e le valvole cominciano a commutare rapidamente che il ritardo di risposta diventa misurabile dalla centralina e scatta il codice guasto.

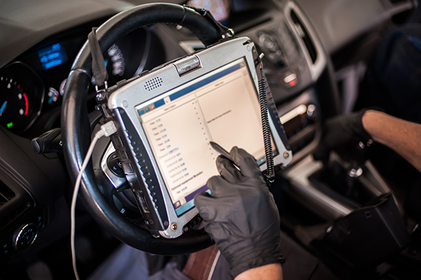

2. Lo scanner mostra errori di pressione o timeout delle valvole, non sensori ruota

I DTC più indicativi di un modulatore ABS guasto non sono i classici C003x dei sensori ruota. Sono codici come C0265 (relè motore pompa EBCM), C0267 (circuito pompa aperto/in cortocircuito), C1214 (relè solenoide), o i più generici C121x che indicano timeout nelle risposte delle elettrovalvole. Su piattaforme VAG compaiono spesso come 01130, 01276 o varianti del gruppo 01xxx legate al modulo ABS/ESP.

Quando si trovano questi codici — soprattutto se intermittenti, cioè presenti in memoria ma non attivi al momento della lettura — il modulatore sale immediatamente in cima alla lista dei sospettati. Non è una certezza, ma è un indirizzo diagnostico preciso che evita di sostituire sensori sani.

3. Il pedale freno ha una pulsazione anomala a bassa velocità, fuori dal ciclo ABS

Uno dei sintomi più specifici del modulatore ABS guasto è una pulsazione del pedale che non corrisponde al normale feedback del ciclo ABS in frenata di emergenza. Si tratta di una vibrazione bassa, quasi ritmica, che il conducente avverte durante frenate normali, tipicamente sotto i 30 km/h. Su una Toyota Corolla di dodicesima generazione o su una Hyundai Tucson terza serie, questo sintomo viene spesso descritto dal cliente come «il pedale che trema da solo» e viene inizialmente attribuito ai dischi freni.

La causa reale è una valvola di ritegno interna al modulatore che non tiene la pressione in modo stabile. Invece di mantenere un livello costante nel circuito, la valvola lascia passare piccole quantità di fluido che creano oscillazioni di pressione percepibili sul pedale. Nessun disco consumato produce questo pattern: i dischi danno pulsazione solo durante la frenata attiva, non prima.

4. Il liquido freni mostra contaminazione o il livello scende senza perdite visibili

Un modulatore con tenuta interna degradata può perdere fluido nei circuiti interni senza che ci sia una goccia visibile all’esterno. Il fluido si accumula nell’accumulatore interno o passa attraverso le guarnizioni delle valvole verso il lato bassa pressione, riducendo il livello nel serbatoio senza lasciare tracce sul terreno. Su un Nissan Qashqai J11 con oltre 150.000 km, trovare un livello freni leggermente sotto il minimo senza alcuna perdita esterna è spesso il primo segnale di un modulatore che sta cedendo internamente.

La contaminazione del fluido accelera questo processo: un DOT 4 con punto di ebollizione sceso sotto 155°C — misurabile in trenta secondi con un tester a induzione — attacca le guarnizioni in EPDM delle valvole e ne riduce l’elasticità nel giro di due-tre stagioni. Prima di qualsiasi diagnosi sul modulatore, il test del fluido dovrebbe essere il primo passo, non l’ultimo.

Diagnosi su banco: cosa si misura e cosa lo scanner non può vedere

Il banco ABS idraulico professionale collega il modulatore smontato a un circuito di prova che riproduce le condizioni operative reali: pressione di ingresso regolabile, sensori di pressione su ogni canale di uscita, ciclo simulato a frequenza variabile. In questa configurazione si possono misurare cose che nessuno strumento diagnostico di bordo è in grado di rilevare.

Il primo test è la tenuta statica: si porta il circuito a 160 bar e si osserva se la pressione tiene nei trenta secondi successivi. Un modulatore integro non perde più di 2 bar in questo intervallo. Uno con guarnizioni degradate scende anche di 15-20 bar, segnalando una perdita interna che in vettura si manifesta come instabilità della frenata in condizioni limite.

Il secondo test è il ciclo dinamico: si simula una sequenza ABS a 12 Hz e si misura su ogni canale il tempo tra il segnale di apertura della valvola e la variazione di pressione effettiva a valle. I valori di specifica variano da costruttore a costruttore, ma in generale un ritardo superiore a 12-15 ms è già fuori tolleranza. È questo il dato che la centralina non riesce a misurare direttamente ma che calcola indirettamente confrontando il comportamento atteso dei sensori ruota con la risposta dell’impianto — ed è per questo che il guasto si manifesta come errore generico del sistema piuttosto che come codice preciso sul modulatore.

Il banco elettronico, invece, serve per la verifica della centralina integrata: simula tutti i segnali dei sensori ruota e verifica che la ECU risponda con i comandi corretti alle elettrovalvole. Questo test è indispensabile nei modulatori con centralina integrata — configurazione ormai dominante sui veicoli prodotti dopo il 2012 — perché separa i guasti hardware interni alla ECU dai guasti idraulici del corpo valvole. Un modulatore che supera il test idraulico ma fallisce quello elettronico ha un problema nella centralina, non nelle valvole. Sono due riparazioni diverse, con costi diversi.

Errori diagnostici frequenti quando si sospetta il modulatore

Il primo errore è ordinare un modulatore rigenerato o nuovo basandosi solo sui DTC, senza aver verificato il cablaggio e l’alimentazione. Il modulatore ABS è uno dei componenti con assorbimento più alto nel veicolo durante l’attivazione della pompa: su molte piattaforme assorbe 20-25 ampere per frazioni di secondo. Un cavo di alimentazione con sezione ridotta da ossidazione o da una riparazione precedente può far sì che la tensione al pin principale scenda di 1,5-2 volt durante l’attivazione — sufficiente a far fallire il ciclo e generare codici guasto che sembrano un guasto interno al modulatore.

Il secondo errore è non verificare il corpo del modulatore prima di autorizzare la riparazione. I modulatori in alluminio montati in zone esposte — sotto il vano motore verso il passaruota — possono presentare corrosione profonda nei canali idraulici che non è riparabile in modo sicuro. Una pressione di 180 bar su un canale con parete assottigliata da corrosione è un rischio che non vale la pena correre. Il banco idraulico evidenzia questa condizione con una perdita rapida in tenuta statica, ma è anche necessaria un’ispezione visiva dell’esterno del corpo prima di procedere.

Il terzo errore riguarda i modulatori con ABS e controllo della stabilità integrati: su alcune piattaforme Stellantis — Peugeot 508, Citroën C5 X, Opel Astra L — e su BMW con iDrive 7, la sostituzione del modulatore richiede una procedura di codifica e adattamento che non tutti gli scanner di terze parti supportano correttamente. Installare un modulatore funzionante senza eseguire la procedura di inizializzazione corretta lascia il sistema in stato di errore permanente. Prima di ordinare il ricambio, occorre verificare che lo scanner disponibile in officina sia in grado di completare la codifica sul modello specifico.

Quando la riparazione del modulatore ABS guasto conviene e quando no

La riparazione di un modulatore ABS ha senso quando il corpo idraulico è integro, la pompa di ritorno è in buone condizioni e il guasto riguarda le elettrovalvole o la centralina integrata. In questo scenario, la rigenerazione professionale — con sostituzione delle valvole degradate, test idraulico completo e verifica elettronica post-riparazione — restituisce un componente con prestazioni equivalenti al nuovo, con tempi di consegna inferiori rispetto all’originale e un costo che su molte applicazioni si colloca tra il 40 e il 60% del ricambio nuovo.

Non conviene quando il corpo è corroso in profondità, quando la pompa mostra caduta di portata superiore al 20% rispetto alla specifica nel test a ciclo pieno, o quando il veicolo ha un valore residuo basso rispetto al costo totale dell’intervento. In questi casi essere diretti con il cliente è la scelta più corretta: spiegare i limiti della riparazione vale più di qualsiasi garanzia verbale su un componente che non reggerà.

C’è anche una zona grigia: i modulatori con valvole in buono stato ma guarnizioni a fine vita che non tengono la pressione in statico. Qui la riparazione è tecnicamente possibile, ma la durata dipende molto dalla qualità dei ricambi utilizzati e dall’esperienza di chi esegue il lavoro. Un banco che certifica le prestazioni post-riparazione con dati misurati è l’unico modo per dare al cliente una garanzia che ha un fondamento reale, non solo commerciale.

Modulatore ABS guasto: la diagnosi che parte dal componente giusto

Il modulatore ABS guasto è uno di quei problemi che si nascondono dietro sintomi generici e codici guasto ambigui. Lo scanner mostra errori che sembrano puntare altrove, il sensore viene sostituito, il problema si ripresenta. Ogni volta che questo accade in officina, il tempo perso e la fiducia del cliente persi sono costi reali.

Partire dalla diagnosi corretta — verificare il cablaggio, testare il fluido, leggere i codici con attenzione al tipo di DTC e non solo al numero, e quando necessario portare il modulatore sul banco idraulico — è l’unico modo per essere certi di quello che si sta sostituendo e perché. I dati misurati sul banco, prima e dopo la riparazione, trasformano un’opinione tecnica in una certezza documentata. Ed è esattamente quello che distingue un intervento professionale da una sostituzione per tentativi.
