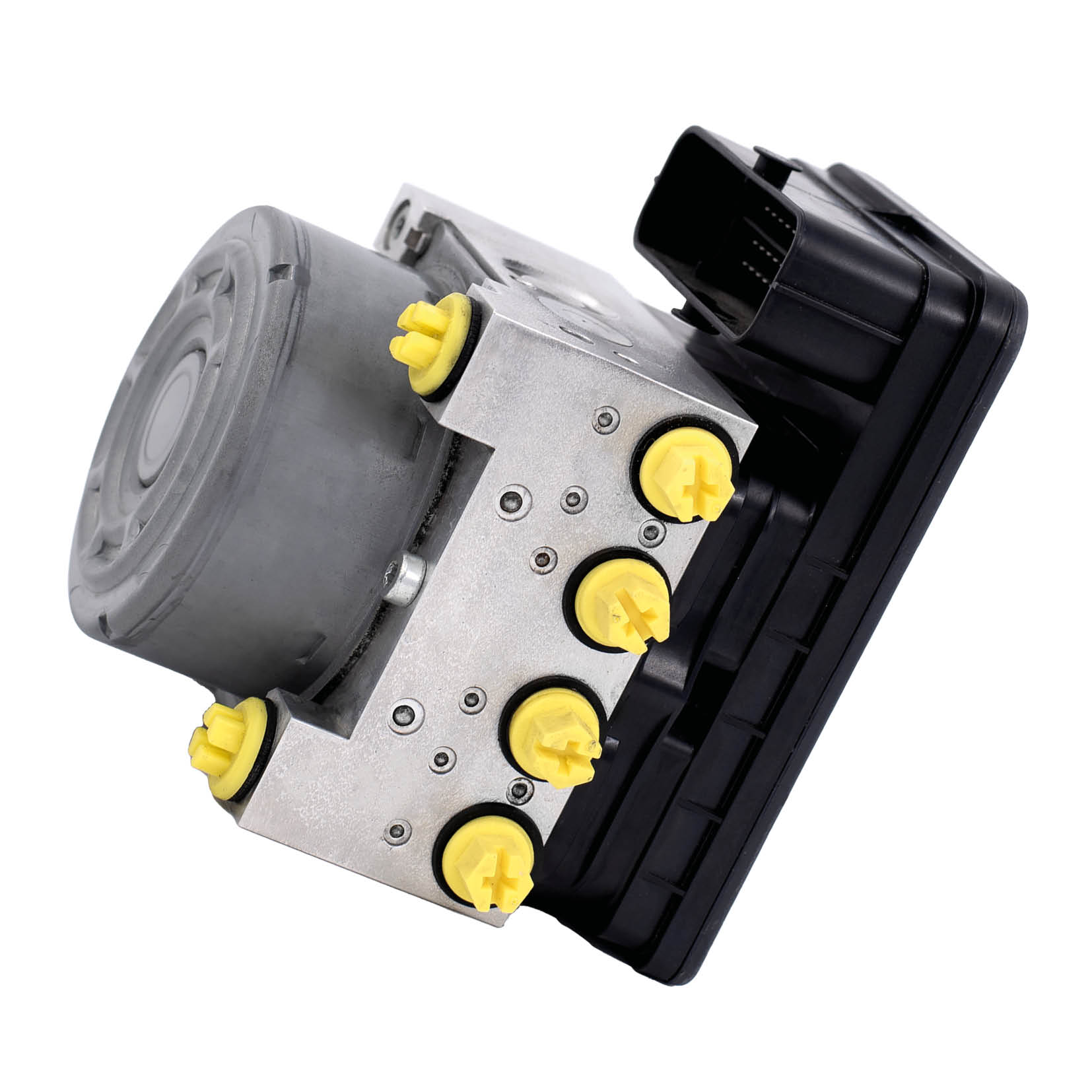

Riparazione centralina ABS: l’illusione del fai-da-te e i reali rischi di un intervento improvvisato

Il pedale del freno che diventa spugnoso su una Ford Focus dopo tre frenate consecutive, oppure la spia accesa fissa su una Volkswagen Golf senza che in diagnosi compia alcun codice errore memorizzato, rappresentano la quotidianità di chi lavora in officina. Quando si affronta la riparazione centralina ABS non si sta semplicemente ripristinando un componente elettronico qualsiasi, ma si interviene sul nucleo della sicurezza attiva del veicolo. Troppo spesso si liquidano questi problemi con una passata di stagno sui pin del connettore o con la sostituzione casuale di un sensore di pressione, ignorando le tolleranze millesimali e le dinamiche fluide che governano questi moduli. La verità che emerge ogni giorno dai test di laboratorio è che un intervento approssimativo non solo non risolve il guasto alla radice, ma introduce variabili di rischio strutturale incontrollabili.

Lavorare sulla meccatronica automotive richiede una netta separazione tra ciò che si ipotizza guardando un display di diagnosi generico e ciò che accade realmente dentro i circuiti integrati e i corpi valvola. Un modulo ABS moderno è un sistema ibrido in cui la minima alterazione elettrica o meccanica si traduce in anomalie di comportamento su strada che la centralina non sempre riesce a decodificare come guasti. Questo vuoto informativo spinge molti operatori a tentare riparazioni empiriche, basate su video tutorial o guide approssimative trovate in rete. I risultati di queste pratiche arrivano costantemente sui nostri banchi di prova sotto forma di moduli irrecuperabili o, peggio ancora, di componenti che superano il check iniziale ma cedono sotto stress termico o idraulico.

La comprensione profonda di queste dinamiche distingue un’officina qualificata da chi procede per tentativi, ed è l’unico modo per garantire al cliente finale una soluzione reale e permanente. Analizzare nel dettaglio cosa succede quando si apre un modulo senza le dovute attrezzature permette di capire perché l’improvvisazione in questo campo sia un lusso che nessuna officina può permettersi.

La fisica nascosta della riparazione centralina ABS tra elettronica e idraulica

Un modulo idraulico ABS riceve picchi di pressione che superano agevolmente i 150 bar durante una frenata di emergenza assistita dal controllo di stabilità. Le valvole a solenoide all’interno del corpo in alluminio si aprono e si chiudono con frequenze che raggiungono i 40 cicli al secondo, generando sollecitazioni meccaniche e termiche brutali. La parte elettronica, sigillata direttamente sopra il blocco idraulico, deve gestire correnti elevate per azionare il motore della pompa di recupero, dissipando calore in uno spazio estremamente confinato. Quando si verifica un difetto comune come l’errore del sensore di pressione interno sui moduli ATE MK60, il problema risiede quasi sempre nei fili di micro-bonding in oro o alluminio che collegano il sensore ceramico al circuito stampato.

Questi fili hanno un diametro inferiore a quello di un capello umano e sono saldati a ultrasuoni, una tecnologia che non ha nulla a che vedere con i classici saldatori a stagno usati nei laboratori di elettronica generica. Tentare l’apertura e il ripristino toccando questi collegamenti con la punta di un saldatore tradizionale significa distruggere istantaneamente le piazzole di silicio sottostanti, rendendo il circuito stampato un rifiuto speciale. Inoltre, il gel siliconico protettivo che isola i componenti dalle vibrazioni e dall’umidità deve essere rimosso con solventi chimici specifici che non aggrediscano le resine epossidiche. L’uso di attrezzi meccanici per asportare questo gel provoca graffi microscopici sulle piste, che si trasformeranno in interruzioni del circuito dopo poche migliaia di chilometri di utilizzo su strada.

Il comportamento dinamico del fluido freni influisce direttamente sulla parte elettronica e viceversa. Se una valvola di scarico ha accumulato microscopici residui di ossidazione a causa di un liquido freni non sostituito da anni, la sua velocità di chiusura rallenta di pochi millisecondi. Questo ritardo non viene rilevato dalla logica di autodiagnosi della centralina, che continua a inviare corrente al solenoide surriscaldando lo stadio di potenza MOSFET corrispondente. Chi interviene sostituendo solo il transistor bruciato senza bonificare l’idraulica si ritroverà con la vettura di nuovo in avaria dopo pochi giorni, senza comprendere la reale causa meccanica del guasto elettronico.

Cosa rivela il banco prova rispetto alla diagnosi standard di bordo

La diagnosi ufficiale collegata alla presa OBD della vettura descrive lo stato del sistema attraverso il filtro della logica programmata dal costruttore, che spesso è fin troppo tollerante o approssimativa. Un classico codice di errore legato alla pompa di recupero bloccata può indicare le spazzole del motore elettrico usurate, ma può anche essere causato da una resistenza di contatto elevata sulla linea di alimentazione principale all’interno della scheda logica. Un normale multimetro non sarà mai in grado di misurare questa caduta di tensione sotto carico dinamico, perché si verifica soltanto nei microsecondi in cui la pompa viene attivata a frequenza d’onda quadra. Solo un banco ABS elettronico specifico in grado di simulare le reti CAN-Bus e i carichi di corrente reali può isolare il punto esatto dell’interruzione.

Nel nostro laboratorio, quando testiamo un modulo sul banco ABS idraulico professionale, applichiamo profili di pressione differenziata su ciascun canale per verificare la tenuta delle valvole a spillo. Spesso riscontriamo micro-perdite interne che causano la migrazione del liquido da una camera all’altra, un fenomeno che si traduce su strada in un abbassamento anomalo del pedale del freno ma che non genera alcun codice di guasto elettronico. La centralina legge che i solenoidi si stanno muovendo correttamente e considera il sistema efficiente, mentre l’efficacia frenante è compromessa del quaranta percento. Questo tipo di difetto strutturale può essere identificato esclusivamente monitorando i trasduttori di pressione del banco esterni al componente sotto test.

L’errore diagnostico più comune che commettono le officine non attrezzate è quello di sostituire la parte elettronica prelevandola da un demolitore e mantenendo il vecchio blocco idraulico. Oltre ai problemi insormontabili legati alla codifica del numero di telaio e dei sensori di imbardata integrati, questa pratica ignora che le tolleranze di accoppiamento tra i nuclei magnetici dei solenoidi e i fusti idraulici sono accoppiate in fabbrica per compensazione magnetica. Montare una centralina usata su un blocco idraulico differente genera discrepanze nei tempi di risposta delle valvole, compromettendo la precisione degli interventi dell’ESP nelle manovre di emergenza ad alta velocità.

Limiti invalicabili e casi reali in cui la revisione è impossibile

Ci sono situazioni concrete in cui qualunque tentativo di ripristino è inutile, antieconomico o tecnicamente pericoloso per l’incolumità stradale. Un esempio tipico è rappresentato dai moduli Bosch 9.0 montati su molte utilitarie recenti, dove i corpi valvola subiscono una deformazione geometrica della sede della valvola di non ritorno a causa di shock idraulici ripetuti. In questo caso, la sede in alluminio perde la sua perfetta sfericità e nessuna lavorazione meccanica di rettifica può ripristinare la tenuta originaria senza compromettere lo spessore della parete del condotto. Quando riscontriamo questa deformazione durante i test sul nostro banco idraulico, l’unica scelta tecnica responsabile è la rottamazione del componente e la sostituzione con un modulo nuovo di fabbrica.

Un altro scenario irrecuperabile si verifica quando il liquido dei freni penetra all’interno della camera stagna dell’elettronica attraverso le tenute dei pin del sensore di pressione, come accade spesso sui veicoli industriali leggeri sottoposti a carichi gravosi. Il glicole contenuto nel fluido freni è altamente igroscopico e chimicamente aggressivo nei confronti delle resine che proteggono i circuiti stampati multistrato. Una volta che il liquido ha iniziato a corrodere le piste interne della scheda, si innescano fenomeni di migrazione galvanica che creano micro-cortocircuiti invisibili anche al microscopio ottico. Intervenire in modo approssimativo su un circuito stampato contaminato da glicole significa consegnare al cliente una bomba a orologeria destinata a smettere di funzionare alla prima frenata brusca in autostrada.

Esistono anche limiti legati alla disponibilità dei componenti di ricambio originali per la parte interna dei corpi valvola, come le molle di richiamo tarate con precisione al centesimo di Newton. Utilizzare molle adattate o provenienti da altri moduli con codici differenti altera la curva di risposta del sistema antibloccaggio, modificando gli spazi di arresto del veicolo. La responsabilità civile e penale di queste modifiche ricade interamente sull’artigiano che esegue il lavoro, motivo per cui un tecnico qualificato deve saper riconoscere il momento esatto in cui fermarsi e dichiarare il pezzo non riparabile.

La falsità delle soluzioni temporanee e l’importanza dei test di simulazione totali

La letteratura tecnica informale suggerisce spesso l’utilizzo di additivi chimici o solventi da spruzzare nei condotti idraulici per sbloccare le valvole inchiodate dall’ossido. Questa è una delle pratiche più dannose del settore meccatronico, poiché i solventi aggrediscono le guarnizioni interne in EPDM, provocando il loro rigonfiamento immediato o la perdita di elasticità strutturale dopo poche settimane. La pulizia di un blocco idraulico richiede lo smontaggio completo di ogni singolo solenoide tramite macchine utensili che aprono la ribaditura originale in fabbrica, seguita da un lavaggio a ultrasuoni in bagno chimico neutrale e dalla successiva richiusura con presse di precisione certificate. Qualsiasi metodo alternativo che non preveda l’apertura meccanica è da considerarsi un palliativo temporaneo che mette a rischio la sicurezza del cliente.

La vera differenza tra un lavoro artigianale e una revisione professionale risiede nella fase finale di collaudo che eseguiamo sul nostro banco elettronico di simulazione. Questa attrezzatura non si limita a verificare la presenza di alimentazione elettrica, ma ricrea l’esatto ambiente di funzionamento del veicolo generando segnali di velocità ruota simulati fino a trecento chilometri orari, accelerazioni laterali e variazioni dell’angolo di sterzata. Durante il ciclo di test, che dura oltre quaranta minuti, il modulo viene sottoposto a sbalzi di temperatura controllati all’interno di una camera climatica integrata, passando da meno venti a più ottanta gradi Celsius. Solo in questo modo si possono scovare le micro-interruzioni termiche che si manifestano esclusivamente dopo un lungo utilizzo autostradale.

Molte officine restituiscono la vettura dopo un breve giro di prova intorno all’isolato, ritenendo l’intervento concluso perché la spia sul quadro strumenti è spenta. Questo approccio ignora che la maggior parte delle routine di controllo dell’ESP si attiva soltanto sopra determinate soglie di velocità o quando la centralina rileva una discordanza prolungata tra la pressione richiesta dal guidatore e l’effettiva decelerazione del veicolo. Senza una simulazione dinamica completa su banco elettronico, non esiste alcuna certezza scientifica che il sistema risponda correttamente in caso di reale pericolo su asfalto bagnato o ghiacciato.

Strumenti e banchi di prova come unica via per la qualificazione dell’officina moderna

Il mercato della riparazione automotive si sta dividendo in modo netto tra chi possiede le competenze tecnologiche per certificare il proprio operato e chi si limita a sostituire componenti sperando nella fortuna. Investire in attrezzature specifiche per il test e la diagnosi dei sistemi frenanti non è più soltanto una scelta di efficienza produttiva, ma rappresenta l’unico scudo legale e professionale a tutela del meccatronico. Disporre di un banco idraulico e di sistemi di simulazione elettronica permette di eliminare definitivamente i ritorni in officina per errori diagnostici, trasformando un centro di riparazione generico in un punto di riferimento autorevole per tutto il territorio.

La trasparenza nei confronti del cliente finale si costruisce mostrando i grafici di pressione reali registrati dal banco durante le prove di tenuta, dimostrando con dati oggettivi perché un modulo doveva essere sostituito o come è stato ripristinato lo standard di sicurezza originario. Questo livello di precisione non solo giustifica il valore economico dell’intervento di fronte al cliente, ma consolida la reputazione dell’officina nei confronti dei colleghi del settore che spesso necessitano di esternalizzare le diagnosi più complesse. La tecnologia evolve a ritmi che non consentono più l’uso di scorciatoie, e l’adozione di protocolli di prova scientifici rimane l’unica strada percorribile per chi vuole continuare a operare con successo nella meccatronica.

Ogni officina che si rispetti deve comprendere che la gestione dei sistemi di sicurezza attiva richiede la stessa severità procedurale utilizzata nell’industria aeronautica. Lasciare spazio all’improvvisazione significa accettare il rischio di un guasto catastrofico dell’impianto frenante, un prezzo decisamente troppo alto per risparmiare sul costo di una diagnosi professionale certificata. La scelta di utilizzare banchi di prova avanzati definisce l’identità tecnica dell’azienda, elevando lo standard qualitativo dell’intera categoria dei riparatori.

Scegliere la certezza scientifica nella meccatronica automotive

Il mercato attuale richiede risposte certe e non ammette approssimazioni, specialmente quando si tratta della riparazione centralina ABS di un veicolo destinato al trasporto di persone. Affidarsi a laboratori esterni non qualificati o tentare interventi interni senza le necessarie attrezzature di simulazione espone l’officina a responsabilità legali gravose e a perdite economiche repentine dovute alle garanzie ripetute. La meccatronica moderna impone l’uso della scienza e dei dati oggettivi forniti da strumenti di misura dedicati per validare ogni singola operazione di ripristino sui sistemi frenanti complessi.

Comprendere i limiti fisici dei componenti, analizzare i flussi idraulici e testare l’elettronica sotto stress termico sono le uniche azioni che garantiscono la perfetta efficienza del veicolo su strada. La sicurezza dei conducenti e la reputazione commerciale della propria attività dipendono direttamente dalla qualità dei protocolli di collaudo adottati. Soltanto attraverso l’uso sistematico di banchi prova professionali è possibile garantire che ogni modulo ABS revisionato rispetti esattamente gli stessi standard di tolleranza e sicurezza del componente originale installato dalla fabbrica.
