Riparazione centralina ABS: guasto elettronico, idraulico o motore pompa?

Il cliente arriva con la spia ABS accesa e una domanda che sembra semplice ma non lo è: “quanto costa riparare la centralina?”. Il problema è che dentro quella scatola nera montata vicino al servofreno convivono quattro sistemi completamente diversi tra loro, e capire quale dei quattro ha ceduto cambia non solo il costo dell’intervento ma anche se l’intervento ha senso. La riparazione centralina ABS, intesa come termine generico usato dai clienti, in realtà nasconde sempre una diagnosi più precisa che va fatta prima di parlare di prezzo.

Questo articolo nasce dall’esperienza diretta su centinaia di gruppi idroelettronici passati al banco, e serve a fare chiarezza su un punto che in officina viene spesso semplificato troppo: la centralina ABS non è un componente unico, è un insieme di sottosistemi che vanno diagnosticati separatamente, perché ognuno si guasta per ragioni fisiche diverse e richiede un intervento diverso.

Cosa intendiamo davvero quando parliamo di centralina ABS

Il termine “centralina ABS” che usa il cliente medio corrisponde, dal punto di vista tecnico, al gruppo idroelettronico completo: una scheda elettronica con microcontrollore e driver di potenza, fissata sopra un blocco idraulico che contiene le elettrovalvole, il motore pompa con il suo gruppo eccentrico, e in molte architetture recenti anche il sensore di pressione integrato. Questi quattro elementi condividono lo stesso involucro ma lavorano secondo principi fisici completamente diversi, e un guasto in uno di essi non implica nulla sugli altri tre.

Capire questa distinzione è il primo passo di qualsiasi riparazione centralina ABS seria. Un DTC generico come “malfunzionamento centralina ABS” indica che la centralina ha rilevato un’anomalia da qualche parte nel sistema, ma non specifica dove. Tradurre quel codice in una diagnosi precisa è il lavoro che separa un intervento mirato da una sostituzione completa fatta per esclusione.

Il guasto elettronico: cosa succede sulla scheda

Il guasto elettronico riguarda la scheda a circuito stampato che gestisce l’elaborazione dei segnali e il pilotaggio delle elettrovalvole tramite componenti di potenza, tipicamente MOSFET o transistor di potenza dedicati a ciascun canale. Questi componenti lavorano commutando correnti relativamente elevate, nell’ordine di alcuni ampere per canale durante l’attivazione delle elettrovalvole, e generano calore che il dissipatore della scheda deve smaltire in modo efficiente.

Il problema fisico più comune in questa categoria è la dissaldatura da stress termico: cicli ripetuti di riscaldamento e raffreddamento, accentuati dal vano motore che su molte vetture supera i 80-90 grradi in prossimità della centralina ABS durante l’uso prolungato, indeboliscono nel tempo le saldature dei componenti di potenza. Il risultato è un contatto intermittente che si manifesta in modo incostante: il guasto compare con il motore caldo, dopo un certo periodo di funzionamento, e può sparire temporaneamente una volta che il componente si raffredda, ingannando sia il cliente che il meccanico durante una verifica rapida a freddo.

Un secondo punto di guasto elettronico riguarda i condensatori di filtro sull’alimentazione, che con l’invecchiamento perdono capacità e non riescono più a filtrare correttamente i picchi di corrente generati dalle commutazioni delle elettrovalvole. Questo si traduce in un’alimentazione instabile per il microcontrollore, che può causare reset spontanei della centralina percepiti dal cliente come uno sfarfallio momentaneo di tutte le spie del quadro, non solo della spia ABS.

Come si distingue un guasto elettronico al banco

Sul banco elettronico, un guasto della scheda si manifesta in modo caratteristico: il componente non risponde affatto ai comandi di test, oppure risponde in modo errato su tutti i canali simultaneamente, indipendentemente dal canale idraulico interrogato. Questo è il primo indizio diagnostico fondamentale: se l’anomalia è trasversale a tutti i canali e non isolata su uno specifico, il problema è quasi certamente a livello di scheda elettronica, non del blocco idraulico.

Un caso tipico osservato in laboratorio riguarda unità che, alimentate, non comunicano affatto con il protocollo diagnostico, pur mostrando un assorbimento di corrente a riposo normale. In questi casi il problema riguarda quasi sempre il circuito di comunicazione o il microcontrollore stesso, non i driver di potenza delle elettrovalvole, che restano un sottosistema separato all’interno della stessa scheda.

Il guasto idraulico: elettrovalvole e tenute

Il secondo sottosistema, distinto e indipendente dalla scheda elettronica, è il blocco idraulico con le sue elettrovalvole. Ogni elettrovalvola è composta da un nucleo mobile, un avvolgimento che genera il campo magnetico di attuazione, e una sede con guarnizioni che devono garantire la tenuta sotto pressione.

Il guasto idraulico più frequente è il trafilamento per usura della guarnizione, spesso accelerato da un liquido freni contaminato da umidità che ne abbassa il punto di ebollizione e favorisce la formazione di depositi corrosivi sulle superfici di tenuta più sottili. Questo tipo di guasto è invisibile a un controllo statico: la valvola chiude meccanicamente, ma non tiene la pressione nel tempo, un dato che solo un test sotto carico reale può rivelare.

Un secondo guasto idraulico riguarda il nucleo mobile della valvola che si blocca parzialmente per depositi o corrosione, restando aperto o chiuso più del previsto. In questo caso il sintomo su strada può essere paradossale: un pedale del freno che sembra più duro del normale su una singola ruota durante una frenata intensa, perché quel canale non modula correttamente la pressione e mantiene un valore più alto rispetto agli altri tre.

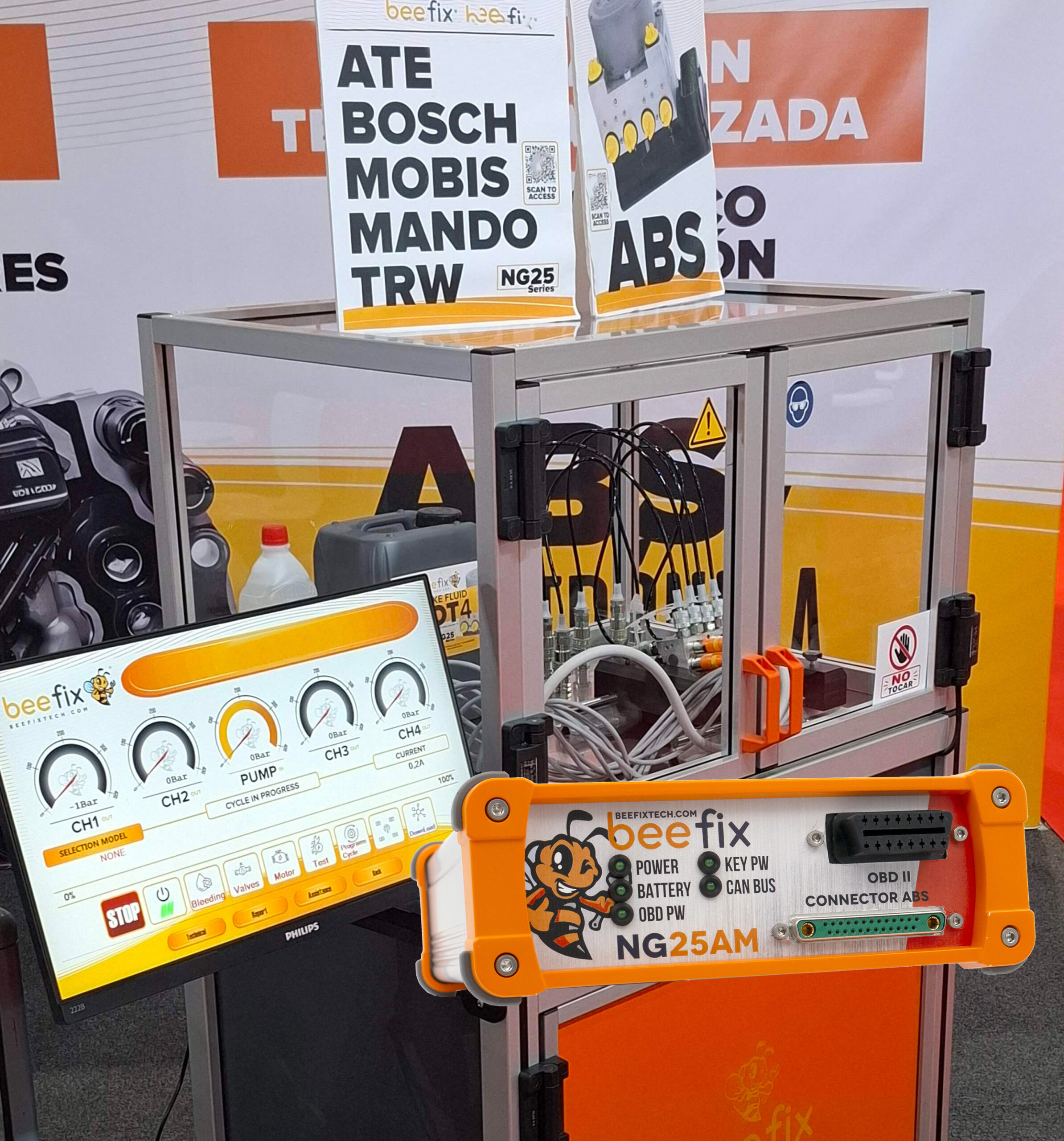

Cosa rivela il banco idraulico sul guasto delle valvole

Un Test isola esattamente questo tipo di anomalia, misurando il decadimento di pressione su ciascun canale dopo la chiusura della valvola. Su un canale con tenuta compromessa, un decadimento, rispetto a una soglia di tolleranza molto più stretta, indica con certezza quale singola elettrovalvola va sostituita, senza necessità di intervenire sull’intero blocco valvole o, peggio, sull’intera centralina.

Un altro Test, eseguito in parallelo, verifica invece la tenuta in uscita sotto pressione, individuando trafilamenti che si manifestano solo durante il passaggio attivo di liquido, non a impianto fermo. La combinazione di questi due test sul banco idraulico è ciò che permette di affermare con certezza tecnica, non per supposizione, che il guasto riguarda una specifica elettrovalvola e non il resto del sistema.

Il guasto motore pompa: meccanica pura

Il terzo sottosistema è il gruppo motore-pompa, che lavora secondo un principio completamente meccanico rispetto agli altri due: un motore elettrico a corrente continua aziona un’eccentrica che muove i pistoncini, generando la pressione necessaria al sistema. Questo motore lavora a impulsi, attivandosi e fermandosi anche centinaia di volte al minuto durante un ciclo ABS attivo su fondo sconnesso, con picchi di corrente all’avviamento che possono superare i 20-25 ampere per pochi millisecondi.

Questo regime intermittente è la causa diretta dell’usura delle boccole e dei contatti del collettore, tipicamente significativa su gruppi tra 120.000 e 200.000 km con uso cittadino intenso. Il sintomo caratteristico, quando presente, è un ronzio metallico udibile dal vano motore con il quadro acceso e il pedale del freno premuto, anche con l’auto ferma: un segnale che il motore lavora più del normale, magari per compensare una perdita di pressione altrove nel circuito.

Distinguere il guasto del motore pompa dal resto del sistema

Il test di assorbimento motore-pompa sul banco idraulico misura la corrente richiesta durante un ciclo completo di pressurizzazione, confrontandola con il valore di riferimento per quella variante di modulatore. Un assorbimento che cresce in modo anomalo nel tempo di prova, anche solo del 15-20% sopra il valore atteso, indica usura meccanica del motore stesso, non un problema delle elettrovalvole o della scheda elettronica.

Un errore diagnostico frequente in officina è testare il motore isolato dal carico idraulico, alimentandolo a vuoto con una batteria da banco: in questa condizione un motore con boccole moderatamente usurate può girare regolarmente e sembrare perfetto, perché l’anomalia si manifesta solo sotto il carico reale generato dalla resistenza del circuito in pressione, esattamente la condizione che un banco idraulico correttamente calibrato riproduce.

Il guasto dei sensori: segnali che ingannano la diagnosi

Il quarto sottosistema, spesso il più trascurato nella riparazione centralina ABS, riguarda i sensori integrati: il sensore di pressione nel blocco idraulico e, in alcune architetture, i sensori a effetto Hall collegati all’anello magnetico del motore per il controllo di posizione fine del pistoncino. Un guasto in questo sottosistema produce un effetto particolare: la centralina riceve un dato sbagliato e reagisce di conseguenza, ma il componente meccanico o idraulico a cui quel dato si riferisce può essere perfettamente sano.

Un caso concreto osservato in laboratorio riguarda un anello fonetico parzialmente danneggiato, con uno o due denti deformati per usura meccanica nel tempo. Il segnale che ne risulta è irregolare solo in un piccolo intervallo della rotazione del motore, e la centralina può interpretarlo come un’anomalia di assorbimento del motore stesso, portando a una diagnosi errata se non si separa il segnale dell’encoder dal dato di corrente puro durante il test.

Perché il sensore va testato separatamente dal componente che monitora

Questo è il punto su cui si concentra la diagnosi differenziale corretta in laboratorio: separare il segnale del sensore dal comportamento fisico del componente che sta monitorando. Se il test di assorbimento motore-pompa risulta normale ma il segnale dell’encoder mostra un’irregolarità isolata in un punto specifico della rotazione, il problema è del sensore o dell’anello magnetico, non del motore. Confondere questi due dati porta a sostituire un motore perfettamente funzionante quando il problema reale è un componente molto più economico da riparare o sostituire singolarmente.

Come il banco elettronico mette insieme i quattro sottosistemi

Una volta isolati i singoli sottosistemi sul banco idraulico, il banco elettronico permette di verificare come si comportano insieme, sotto comandi realistici che riproducono un ciclo ABS, un intervento ASR o un test di stabilità completo, esattamente come accadrebbe a bordo veicolo. È in questa fase che emergono le anomalie che dipendono dall’interazione tra sottosistemi, non visibili testando ciascun elemento isolatamente.

Un esempio concreto: una scheda elettronica con driver di potenza leggermente degradato può pilotare correttamente un’elettrovalvola in un test statico, ma mostrare un ritardo di attivazione di 60-80 millisecondi durante un Anti-lock Test che riproduce switching rapido e ripetuto, una condizione di stress che solo un test dinamico realistico riesce a riprodurre. Senza il banco elettronico, questo tipo di guasto borderline rischierebbe di passare inosservato, con il componente che torna in servizio e si ripresenta con lo stesso sintomo dopo poche settimane.

Quando la riparazione centralina ABS non è la scelta giusta

Qui arriva il punto che distingue una diagnosi onesta da una vendita facile. Quando il guasto è isolato a un singolo sottosistema, identificabile con certezza dal banco (una sola elettrovalvola, il solo motore pompa, un singolo sensore), la riparazione mirata ha senso tecnico ed economico pieno. Il componente torna in servizio con un intervento preciso, verificabile, e un costo proporzionato al guasto reale.

Il discorso cambia quando il banco rivela anomalie su più sottosistemi contemporaneamente: ad esempio un assorbimento motore fuori soglia insieme a un decadimento di pressione su due canali distinti. In questo scenario, il problema non è più un singolo componente ma un’usura diffusa dell’intero gruppo idroelettronico, spesso aggravata da anni di liquido freni mai sostituito che ha degradato contemporaneamente più superfici di tenuta e contribuito alla corrosione interna. Intervenire solo sul guasto più evidente, in questi casi, produce un miglioramento temporaneo che si esaurisce in pochi mesi, e dirlo chiaramente al cliente prima di procedere è parte del lavoro, non un dettaglio accessorio.

Allo stesso modo, una scheda elettronica con segni di corrosione visibile sui contatti, causata da infiltrazione di umidità nel connettore nel tempo, rappresenta quasi sempre un caso in cui la riparazione del singolo componente di potenza guasto è una soluzione palliativa: il sintomo specifico si risolve, ma la causa ambientale continua a degradare il resto della scheda, ed è corretto dirlo prima di procedere, non dopo che il cliente ha già pagato l’intervento.

Conclusione: riparazione centralina ABS, una diagnosi a quattro livelli

La riparazione centralina ABS, per essere fatta correttamente, richiede di trattare il gruppo idroelettronico non come un componente unico ma come quattro sottosistemi distinti, ciascuno con la propria logica di guasto: la scheda elettronica, il blocco idraulico con le elettrovalvole, il motore pompa, e i sensori integrati. Solo il banco idraulico e il banco elettronico, usati insieme, permettono di isolare con certezza in quale di questi quattro livelli si trova il problema reale, evitando sia la sostituzione ingiustificata dell’intero gruppo sia una riparazione parziale che non risolve la causa effettiva. Chi lavora seriamente su questi componenti lo sa: la diagnosi differenziale corretta, basata su dati misurabili e non su supposizioni, è quello che distingue un intervento tecnico solido da una sostituzione fatta per esclusione.
