Segnale sensore ABS: metodo testato per distinguere sensore guasto, cablaggio e anello fonico

Quando la centralina memorizza un errore di segnale su un sensore ruota, la prima cosa che fa quasi ogni officina è ordinare il sensore. A volte funziona. Spesso no — e il cliente torna con lo stesso codice guasto dopo tre settimane. Il problema non era il sensore: era l’anello fonico scheggiato, oppure un cavo che fa contatto solo a freddo. Il segnale sensore ABS mente, se non sai come leggerlo.

Questa è la distinzione che conta davvero: capire cosa produce il segnale, cosa lo altera, e come riconoscere la causa prima di smontare qualsiasi cosa.

Cosa genera il segnale sensore ABS: fisica di base che cambia tutto

Ci sono due tecnologie in circolazione, e confonderle è l’errore più frequente.

I sensori passivi a riluttanza variabile — ancora montati su moltissimi veicoli commerciali e auto ante 2005 — generano una tensione sinusoidale per induzione elettromagnetica. La bobina interna rileva il passaggio dei denti dell’anello fonico e produce una sinusoide la cui frequenza dipende dalla velocità della ruota e la cui ampiezza dipende dal traferro, cioè dalla distanza fisica tra sensore e anello. A 10 km/h su un anello a 48 denti, il segnale è attorno a 0,3–0,8 V di picco. A 60 km/h può superare i 3 V. Se l’ampiezza è bassa a tutte le velocità, il primo sospettato è il traferro — non il sensore in sé.

I sensori attivi a effetto Hall — standard dal 2005 circa, obbligatori su tutti i veicoli HOSS-compatibili — funzionano diversamente: hanno alimentazione propria (tipicamente 5 V o 12 V dal modulo ABS), leggono un anello magnetico multipolare e restituiscono un segnale digitale a onda quadra. Non dipendono dalla velocità per l’ampiezza: il segnale è o pieno o zero. Per questo possono rilevare la direzione di rotazione e funzionano anche a velocità quasi nulla — da qui la compatibilità con i sistemi di assistenza alla partenza in salita e con l’ESP.

Perché questa distinzione è decisiva: su un sensore passivo, un traferro di 1,8 mm invece di 1,0 mm può dimezzare l’ampiezza del segnale. La centralina lo interpreta come anomalia di segnale, memorizza un DTC e la spia si accende — ma il sensore non ha nulla. Cambiarlo non risolve niente.

I tre difetti che producono lo stesso codice guasto

Sensore internamente guasto

Il guasto vero del sensore avviene in modi precisi: rottura della bobina (nel passivo), deriva del chip Hall (nell’attivo), ingresso d’acqua che causa cortocircuito interno, o deterioramento della guaina che innesca dispersioni verso massa.

Sul banco elettronico, un sensore passivo difettoso mostra una sinusoide irregolare con picchi asimmetrici, o una forma d’onda corretta solo su parte della rotazione. Su banco statico si misura la resistenza della bobina: valori fuori specifica (di norma 800–1.800 Ω per i passivi, in base al modello) indicano guasto certo. Per i sensori attivi, l’alimentazione e il segnale a onda quadra si verificano direttamente con oscilloscopio: se il duty cycle è instabile o il segnale collassa senza ragione a una certa frequenza, il chip è compromesso.

Un caso tipico: Volkswagen Golf V con sensore posteriore sinistro che genera DTC 01486 (segnale erratico). Il sensore misurava 1.150 Ω a freddo — corretto. Sul banco dinamico il segnale collassava a 30 Hz, cioè a circa 30 km/h equivalenti. Causa: strato isolante interno degradato con cortocircuito parziale, visibile solo sotto sollecitazione dinamica. La diagnosi statica non lo avrebbe mai trovato.

Cablaggio: il difetto più sottovalutato

Il cablaggio dei sensori ABS vive in un ambiente brutale: vibrazioni continue, cicli termici estremi, esposizione a sale, umidità e olio. I guasti tipici non sono interruzioni nette ma microrotture interne al conduttore che mantengono la continuità a tester ma collassano sotto vibrazione o variazione termica.

Come si trova? Con l’oscilloscopio collegato al connettore centralina, non al sensore. Si fa ruotare la ruota a velocità costante su banco e si piega manualmente il cablaggio lungo tutto il percorso. Se il segnale perde colpi o si sporca in corrispondenza di un tratto preciso, il cablaggio è il problema. Nessun tester a resistenza lo rileverebbe.

Altro caso reale: BMW E46 320d con spia ABS intermittente solo sopra i 90 km/h. Il cavo del sensore anteriore destro passava troppo vicino allo scarico originale dopo un intervento di sostituzione. A regime termico stabile, la resistenza del conduttore saliva abbastanza da far uscire il segnale dalla finestra di accettazione della centralina. A freddo o a bassa velocità: tutto normale. Il DTC appariva solo nei log di guida a lungo percorso.

La schermatura del cavo è un altro punto critico spesso ignorato. Un sensore attivo con il cavo schermato danneggiato può catturare disturbi da masse inadeguate o da altri attuatori elettrici, generando un segnale sporcato che la centralina interpreta come velocità ruota irregolare. L’effetto è identico a un anello fonico con un dente mancante.

Anello fonico: il componente che non si controlla mai

L’anello fonico — sia esso metallico a denti sul mozzo, sia multipolare magnetico integrato nel cuscinetto — è il componente più trascurato in diagnosi. Eppure è responsabile di una percentuale elevata dei falsi positivi su sensore.

I danni fisici sono visibili: denti scheggiati, corrosione localizzata, deformazione da impatto. Ogni dente mancante o anomalo produce un “buco” nella sinusoide o un impulso mancante nell’onda quadra, esattamente come farebbe un sensore difettoso. La differenza si vede all’oscilloscopio: il difetto si ripete a intervalli regolari, una volta per giro, non casualmente. Se a 60 km/h equivalenti compare ogni 21 ms (con anello a 48 denti), stai guardando un difetto singolo sull’anello — non un sensore guasto.

Il problema aumenta con i cuscinetti integrati con anello magnetico multipolare. La contaminazione ferrosa — trucioli di freno, polvere metallica — si attacca sull’anello e crea zone con campo magnetico attenuato. Non si vede a occhio nudo. Sul banco, ci si avvicina con uno specchio e una fonte luminosa radente, oppure si scansiona con un gauss metro. In officina, questo controllo non lo fa quasi nessuno.

Come leggere il segnale reale: strumenti e metodo

Un multimetro non basta. Per distinguere le tre cause serve un oscilloscopio — anche entry level da 50 MHz va bene per questa applicazione — con campionamento minimo a 1 kHz.

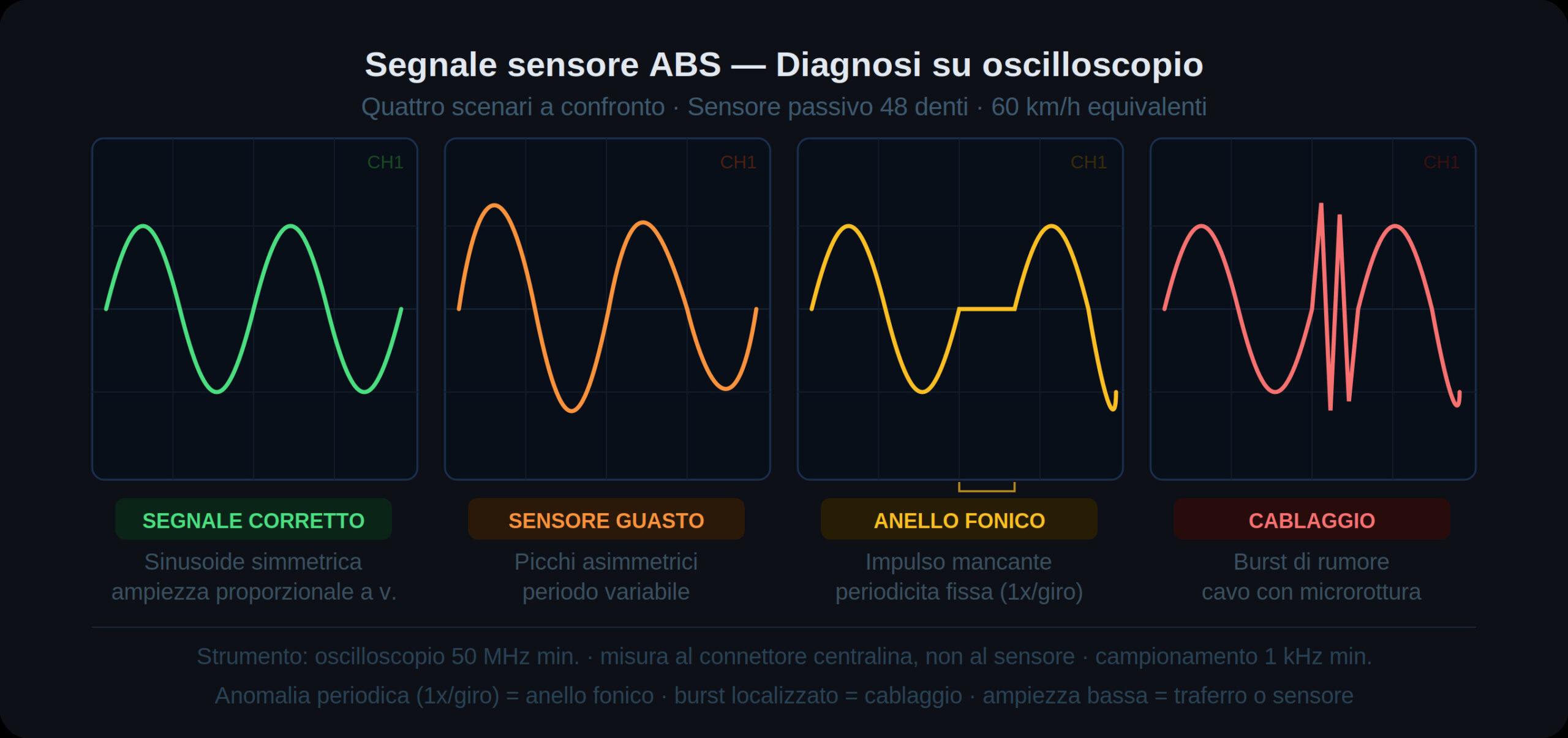

Su sensore passivo la forma d’onda corretta è una sinusoide simmetrica, pulita, con ampiezza crescente proporzionale alla velocità. Qualsiasi asimmetria, distorsione o discontinuità è informazione. Su sensore attivo si cerca un’onda quadra con fronti verticali netti, duty cycle stabile al 50% (o al valore nominale per quel veicolo), e nessun rumore in banda.

Sul banco elettronico si può simulare l’intera cinematica della ruota a velocità variabile e controllata, il che permette di isolare il comportamento del sensore dall’influenza dell’anello e del cablaggio in condizioni reali. È la differenza tra una diagnosi e un’ipotesi.

Quando non conviene intervenire — o conviene farlo diversamente

Sui veicoli con oltre 150.000 km e cuscinetti ruota integrati con anello magnetico, cambiare solo il sensore è spesso inutile se non si valuta lo stato dell’anello. Il cuscinetto integrato si vende come pezzo unico: se l’anello è degradato, il cuscinetto va con lui. Proporre al cliente il solo sensore risparmiando sul cuscinetto significa, nella maggior parte dei casi, far tornare il veicolo in officina entro sei mesi.

C’è anche un caso in cui la riparazione è temporanea per definizione: un cablaggio rattoppato su un veicolo che lavora in ambienti aggressivi (cantieri, uso invernale con sale intensivo) tornerà a cedere. Vale la pena dirlo prima — non dopo.

La diagnosi approfondita del segnale sensore ABS non è una perdita di tempo: è quello che separa una riparazione risolutiva da un intervento che scarica il problema sul cliente.
