Guasti ABS più frequenti che la sola diagnosi OBD non sempre rivela

Quando la spia ABS si accende, la prima cosa che si fa è collegare lo scanner. Si legge un codice, si individua un sensore, si sostituisce. Poi la spia torna accesa entro una settimana, oppure non si era mai spenta. Questo schema si ripete decine di volte al giorno nelle officine italiane, e non è colpa degli strumenti: è colpa di un approccio diagnostico che si ferma al sintomo senza andare alla causa. I guasti ABS più frequenti non sono quasi mai monodimensionali — coinvolgono l’interazione tra componente elettronico, circuito idraulico e segnale dei sensori in modo che un codice errore da solo non riesce a rappresentare fedelmente.

Quello che segue è il risultato di anni di smontaggio, test su banco e confronto tra quello che dice la centralina e quello che mostra il componente quando ci lavori sopra con le mani.

Sensori di velocità ruota: il guasto più diffuso, ma spesso mal diagnosticato

Il sensore di velocità ruota è statisticamente il punto di guasto più comune in tutto il sistema ABS. Lo sa chiunque lavori nel settore. Il problema non è identificarlo — è capire perché è guasto e se il vero responsabile è il sensore stesso o qualcos’altro.

Sensori attivi a effetto Hall: il difetto che non appare sempre

I sensori passivi a riluttanza variabile sono quasi scomparsi sui veicoli moderni. Dal 2005 in poi, la quasi totalità dei veicoli monta sensori attivi a effetto Hall, alimentati a 5V o 12V dalla centralina, che restituiscono un segnale digitale on/off. Questo ha semplificato la lettura da parte della ECU, ma ha reso più insidiosa la diagnosi.

Un sensore Hall può funzionare perfettamente a freddo e degradare sopra i 60°C, oppure rispondere correttamente in linea retta e perdere il segnale in curva, quando il cablaggio si flette. In questi casi lo scanner mostrerà un DTC intermittente, e il meccanico medio sostituirà il sensore senza vedere mai il problema. Se il cablaggio è il vero colpevole, il problema tornerà.

Sul banco elettronico il comportamento è diverso: si può stimolare il sensore con variazioni di campo magnetico controllate e osservare il segnale su oscilloscopio. Una forma d’onda che si deforma o si interrompe a certe frequenze — tipicamente tra 12 e 18 Hz — indica un sensore che sta cedendo internamente, non un problema di cablaggio. Al contrario, un segnale pulito sul banco che si corrompe solo a vettura montata suggerisce quasi sempre un problema meccanico: traferro fuori tolleranza, anello fonetico deformato, o cuscinetto con gioco assiale eccessivo.

L’anello fonetico integrato nel cuscinetto: l’insidia silenziosa

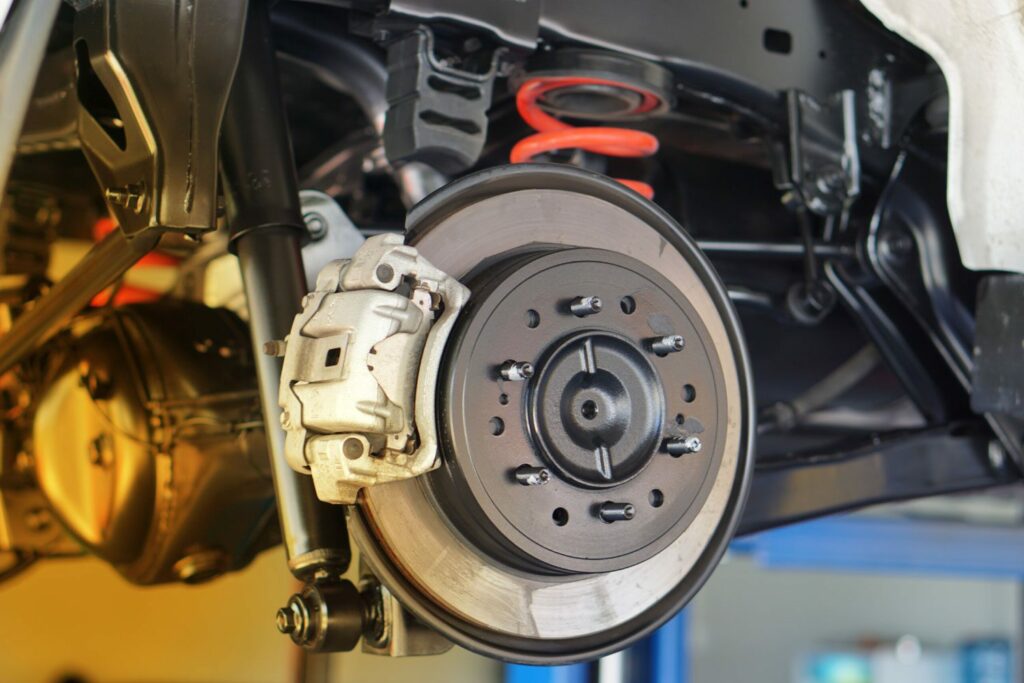

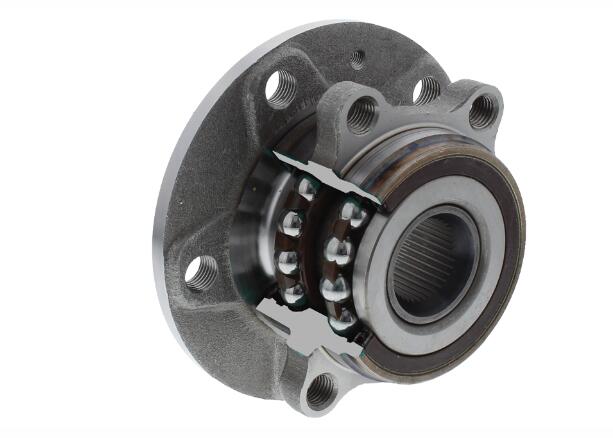

Sui veicoli con ABS di seconda e terza generazione — praticamente tutto il parco circolante da Alfa Romeo 156 in poi, passando per Toyota Yaris II, Citroën C3, Ford Focus II, Renault Megane II — l’anello fonetico non è più un componente separato ma è integrato nella guarnizione del cuscinetto ruota. Questo significa che quando il cuscinetto si deteriora, la pista magnetica dell’anello si degrada con lui.

Il difetto tipico è una perdita di impulsi a bassa velocità — sotto i 10 km/h — che la centralina interpreta come sensore difettoso e memorizza un DTC C0035 o equivalente. Si sostituisce il sensore. Il DTC torna. Si sostituisce di nuovo. Stessa storia. Il cuscinetto nel frattempo continua a cedere, finché il gioco assiale diventa abbastanza evidente da essere percepito anche al volante. A quel punto il cliente è già passato per due sensori inutili.

Su banco, la lettura del segnale con il mozzo in rotazione a mano rivela immediatamente la perdita di impulsi: non è graduale, è netta, con “buchi” ricorrenti nella sequenza che corrispondono esattamente alle zone di degrado dell’anello magnetico. Non esiste strumento OBD che possa dare questa informazione con la stessa chiarezza.

Guasti al modulatore idraulico: quando il problema è dentro l’HCU

Il modulatore idraulico — o HCU, Hydraulic Control Unit — è il blocco che governa fisicamente la pressione del liquido freni su ogni circuito durante il ciclo ABS. Contiene le valvole solenoidi di ingresso e uscita, l’accumulatore di pressione e la pompa di ritorno. È il componente più complesso dell’intero sistema, e anche quello su cui gli errori diagnostici hanno le conseguenze più costose.

Elettrovalvole bloccate: aperte o chiuse, cambia tutto

Ogni canale ABS ha due valvole solenoidi: una “normally open” che mantiene aperto il circuito in condizioni normali, e una “normally closed” che si apre solo durante il ciclo di riduzione pressione. Quando una valvola si blocca in posizione chiusa per depositi di sporco, ossidazione delle parti mobili o corrosione interna al corpo valvola, quel circuito perde la capacità di modulare la pressione. Il risultato pratico è che su quella ruota l’ABS non interviene — o interviene in modo errato, causando pulsazioni anomale al pedale anche senza frenata di emergenza.

Il DTC associato è generalmente un codice di “circuito valvola” — ad esempio C1145 su piattaforma Ford, o 01130 su piattaforma VAG — ma il codice da solo non distingue tra un problema elettrico della bobina e un problema meccanico dello stantuffo. Sono due cose completamente diverse: la prima si risolve con una riparazione elettronica sul circuito di pilotaggio, la seconda richiede lavoro sull’idraulica.

Sul banco idraulico professionale si applica pressione controllata — tipicamente tra 100 e 180 bar — su ogni singolo circuito e si verifica la risposta delle valvole comandate elettricamente. Una valvola bloccata aperta produce una caduta di pressione immediata anche senza comando: il banco la identifica con un test di tenuta che dura meno di trenta secondi. Una valvola bloccata chiusa non risponde al pilotaggio: la pressione a valle non scende anche applicando il segnale elettrico corretto.

Queste informazioni lo scanner OBD non le fornisce mai. Non perché sia uno strumento inadeguato, ma perché non è progettato per testare componenti idraulici.

Pompa di ritorno: il difetto che si confonde con la centralina

La pompa di ritorno, azionata dal motorino elettrico integrato nel modulatore, serve a ristabilire la pressione nel circuito principale dopo ogni ciclo di modulazione. Quando la pompa perde efficienza — per usura delle lamelle, corrosione interna o deterioramento dei cuscinetti del motorino — il sistema non riesce a ripristinare la pressione abbastanza rapidamente tra un impulso ABS e l’altro.

Il sintomo è un pedale che cade in modo anomalo durante una frenata ABS, accompagnato spesso da un DTC generico che accusa la centralina o il segnale dei sensori. In officina si sostituisce la centralina. Il problema non cambia. Si torna dal cliente con una centralina nuova da 400 euro montata su un modulatore idraulico che non funziona.

Sul banco idraulico si misura la portata della pompa in centimetri cubici per ciclo a regime stazionario. Un valore inferiore del 30% rispetto alla specifica di progetto è sufficiente per compromettere il ciclo ABS senza che la centralina generi un codice specifico. È uno di quei casi in cui la diagnosi strumentale non arriva dove arriva il banco.

Infiltrazioni nella centralina ABS: il difetto che si porta dietro anni di umidità

La centralina elettronica ABS — il modulo che elabora i segnali e pilota le valvole — è quasi sempre montata direttamente sul corpo del modulatore idraulico, in posizione esposta al vano motore. Resiste all’acqua, ma non all’acqua che entra ripetutamente nel tempo attraverso il connettore o attraverso micro-fessurazioni della guarnizione del corpo.

Come l’umidità degrada i circuiti interni

L’acqua non distrugge subito i componenti elettronici. Li degrada lentamente, aumentando la resistenza di contatto sui pin del connettore, ossidando le piste del PCB, generando cortocircuiti intermittenti tra componenti adiacenti. Il risultato è un comportamento imprevedibile: la spia ABS si accende e si spegne senza logica apparente, i DTC cambiano da una lettura all’altra, la centralina risponde in modo discontinuo ai comandi diagnostici.

Sui veicoli con centralina Bosch 5.7 o ATE MK60 — diffusissimi su Fiat Punto, Lancia Y, Alfa 147, ma anche su Opel Astra H e Corsa C — questo tipo di guasto è particolarmente ricorrente. Il connettore esposto sul lato inferiore della centralina accumula umidità stagionale, e dopo cinque-sei anni il circuito interno mostra tracce di ossidazione sul layer superficiale del PCB che nessun test OBD è in grado di rilevare.

Sul banco elettronico, con il modulo alimentato in condizioni controllate e isolato da qualsiasi influenza esterna, si testa ogni singolo canale di pilotaggio delle valvole, la stabilità dell’alimentazione interna, la risposta dei driver di potenza. Un driver che funziona correttamente a temperatura ambiente ma va in protezione termica a 80°C è un’indicazione di degrado che la diagnosi su vettura non avrebbe mai isolato.

Quando la riparazione non ha senso

Qui occorre essere onesti: non tutti i moduli infiltrati sono recuperabili. Se la corrosione ha intaccato il layer interno del PCB a più livelli, o se i componenti SMD sono fisicamente corrosi, la riparazione è una soluzione temporanea nel migliore dei casi. Chi lavora su banco lo sa dopo i primi cinque minuti di ispezione visiva: un PCB con tracce di verderame diffuso oltre il 20% della superficie attiva non vale il costo del lavoro di riparazione. Lo si dice chiaramente al cliente, si propone la sostituzione con ricambio revisionato, e si chiude il discorso lì.

Perdite idrauliche esterne: il guasto che tutti vedono e nessuno cerca davvero

Le perdite di liquido freni dal corpo del modulatore sono un difetto frequente, soprattutto su veicoli con chilometraggi superiori ai 150.000 km. Si manifestano come macchie scure sul carter inferiore del modulatore, livello del liquido freni in calo progressivo, o — nei casi più avanzati — spia freno accesa in concomitanza con la spia ABS.

Il punto di perdita più comune non è la giunzione tra le tubazioni e il corpo valvola, come si potrebbe pensare, ma l’O-ring interno dei pistoni delle valvole solenoidi. Con l’invecchiamento dell’elastomero — accelerato dai cicli termici ripetuti e dalla degradazione del liquido DOT3 o DOT4 non sostituito per anni — l’O-ring perde la capacità di tenuta a pressione. Il liquido trasuda lungo lo stantuffo e si accumula nella cavità interna del modulatore, fino a fuoriuscire all’esterno.

Diagnosticare questo difetto in officina richiede di smontare il modulatore e applicare pressione controllata dall’interno con il componente fuori dalla vettura. Non è un’operazione che si fa normalmente durante un tagliando. Il banco idraulico lo fa in automatico come parte del test di tenuta di routine, ed è per questo che molte perdite vengono identificate in laboratorio su componenti portati “per altri motivi” e che in officina sembravano funzionanti.

La diagnosi dei guasti ABS più frequenti: cosa cambia lavorando sul banco

Il filo conduttore di tutti questi difetti è uno: il codice errore descrive il sintomo, non la causa. Un DTC C0040 su sensore ruota posteriore destra non dice se il problema è il sensore, il cablaggio, il cuscinetto, l’anello fonetico o un driver interno alla centralina che perde la capacità di elaborare quel segnale. Un codice valvola non distingue tra bobina aperta e stantuffo bloccato meccanicamente.

Il banco — idraulico o elettronico — è lo strumento che colma questo divario. Non perché sostituisca la diagnosi OBD, ma perché la completa con informazioni che non esistono nel protocollo di comunicazione della centralina: pressioni reali, portate, tempi di risposta delle valvole, comportamento termico del circuito elettronico, tenuta degli O-ring sotto carico.

Chi lavora ogni giorno con questi componenti sa che la diagnosi corretta su un modulatore complesso richiede almeno tre livelli di analisi: il codice errore per orientarsi, il test funzionale su banco per isolare il componente realmente difettoso, e l’ispezione fisica per capire se la riparazione è tecnicamente sostenibile. Saltare uno di questi passaggi è il modo più rapido per sostituire il ricambio sbagliato.

I guasti ABS più frequenti che arrivano in laboratorio non sono mai semplici come sembrano dallo scanner. Sono quasi sempre il risultato di più fattori che interagiscono — un sensore degradato che lavora su un anello fonetico usurato, una centralina con driver affaticati che pilota valvole con O-ring che perdono. Capire quale componente ha ceduto per primo e quale ha ceduto di conseguenza è la differenza tra una riparazione duratura e un intervento da rifare tra sei mesi.
